首页->产品展示->破碎筛分设备

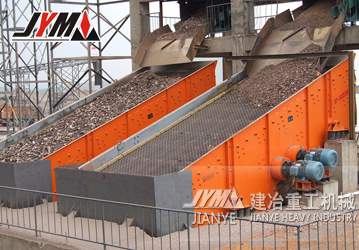

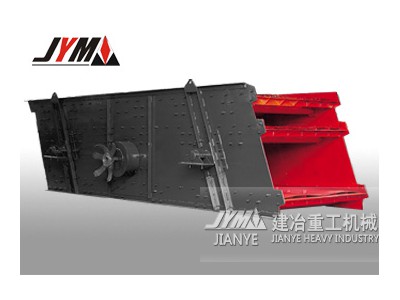

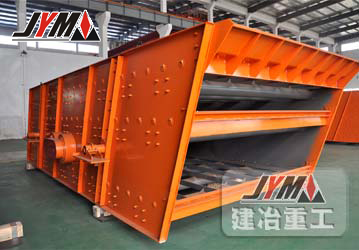

YK振动筛
【进料粒度】: <400mm
【生产能力】: 12-650T/h
【应用领域】: 用于建筑砂石，选矿破碎中的筛分工作，YK振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级、分离
【适用物料】: 能够用于砂石生产的岩矿以及各类矿产，例如河卵石、花岗岩、玄武岩、石灰石、铁矿石、铜矿石、凝灰岩等
本系列振动筛为圆振动筛,也称圆振筛。圆振筛是一种多层数、高效新型筛分设备。该振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，适合采矿、砂石行业。
在线咨询
- 产 品 优 势
- 工作原理
- 技术参数
产品优势
1.YK振动筛采用块偏心作为激振力，激振力强。
2.振动筛筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。
3.振动筛采用轮胎联轴器，柔性连接，运转平稳。
4.振动筛采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。
工作原理
电动机经三角带使激振器偏心块产生高速旋转，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
技术参数
| 型号 | 3YK1230 | 3YK1237 | 3YK1548 | 3YK1848 | 3YK1860 | 3YK2160 | 3YK2460 | 3YK3070 |
| 筛面规格(mm) | 1200×3000 | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 | 3000×7000 |
| 层数(层) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 筛孔尺寸(mm) | 3-50 | 6-50 | 5-80 | 5-80 | 5-80 | 5-50 | 5-150 | 5-150 |
| 进料粒度(mm) | ≤200 | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 处理量t/h) | 12～80 | 15～120 | 50～200 | 50～250 | 80～320 | 100～380 | 150～430 | 150～650 |
| 电机功率(kw) | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 30 | 45 |
| 振 频(r/min) | 800-970 | 845 | 910 | 970 | 970 | 730 | 730 | 730 |
| 双振幅(mm) | 8 | 7.5 | 8 | 8 | 8 | 8 | 8 | 8 |
| 筛面倾角(℃) | 20 | 20 | 15 | 20 | 20 | 20 | 20 | 20 |
| 长(mm) | 3122 | 3557 | 5243 | 5000 | 5994 | 6230 | 6420 | 7500 |
| 宽(mm) | 2050 | 2483 | 3042 | 3626 | 3462 | 3715 | 4150 | 5060 |
| 高(mm) | 2700 | 2813 | 3420 | 3250 | 3880 | 4330 | 4210 | 4010 |
相关产品
-

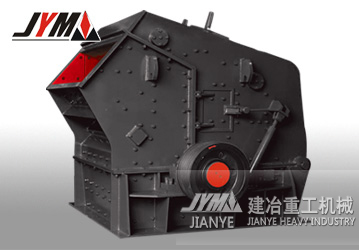

PF反击破碎机
-

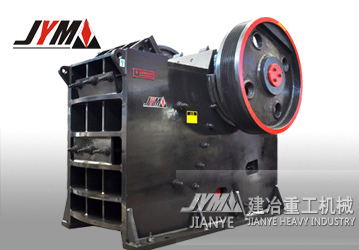

PE颚式破碎机
-
