ITC系列气流分级机
工作原理
分级机系统由气流分级机、旋风分离器、收尘器、引风机、电控柜等组成。物料随气流由分级机下部进料口高速运动至分级腔内，在高速旋转的分级轮产生的离心力和气流产生的向心力作用下，使粗细颗粒分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器和收尘器收集，粗颗粒夹带部分细颗粒被分级轮甩出落到分级机下部，自然气通过导流腔整流成均一旋流，将混杂或粘附于粗颗粒中的细颗粒进一步分离干净，分离后的粗颗粒从分级机底部粗料口通过旋转阀排出。分级轮的转速通过变频器来控制。
特点
-此分级技术采用德国最新型设计，分级精度高、设计配置更合理。
|
-可采用耐磨防护来分级高硬度产品。 |
-大产量，低能耗。
-多级串联方式使用，同时生产多个粒径的产品。
-分级轮可根据客户需要采用碳钢、不锈钢、陶瓷、聚氨酯等材料制作
-系统负压运行，粉尘排放量符合国家环保标准。
实际应用
化工、矿物（如碳酸钙、高岭土、石英、滑石、重晶石、石墨等非金属矿）、陶瓷、耐火材料、医药、农药、食品、新材料等行业。
技术参数
|
型号 参数 |
ITC300 |
ITC360 |
ITC450 |
ITC550 |
ITC600 |
ITC900 |
ITC1000 |
ITC1250 |
|
分级粒径D97:μm |
5 |
6 |
8 |
8 |
8 |
10 |
15 |
18 |
|
处理量T/h |
0.2～1 |
0.8～2.5 |
1.5～5 |
2.5～6 |
4～10 |
8～15 |
12～20 |
20～35 |
|
功率 kw |
7.5 |
11 |
18.5 |
22 |
30 |
37 |
45 |
75 |
|
空气流量m3/h |
2500 |
4000 |
5500 |
7500 |
9000 |
20000 |
26000 |
42000 |
注：设备的处理量与物料的性质及产品粒度要求有关。

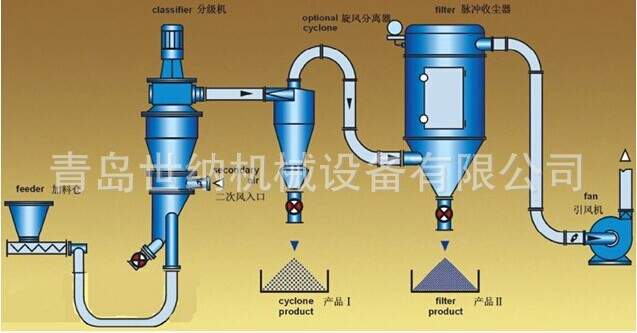

流程图
荣誉证书

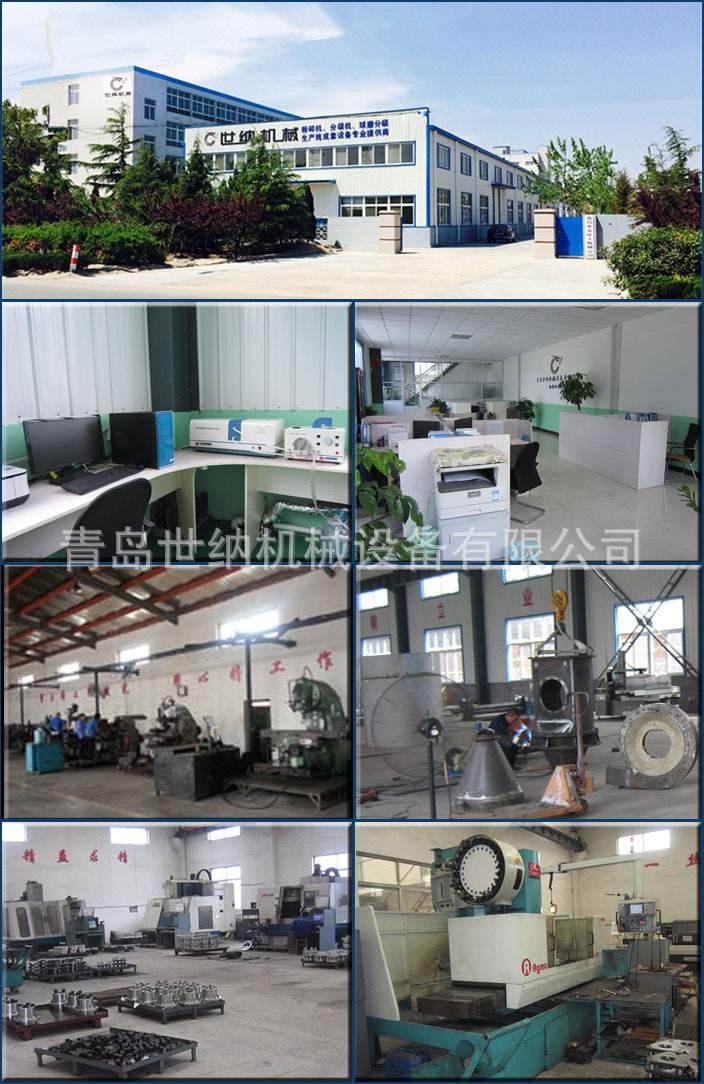

关于我们
