用途：

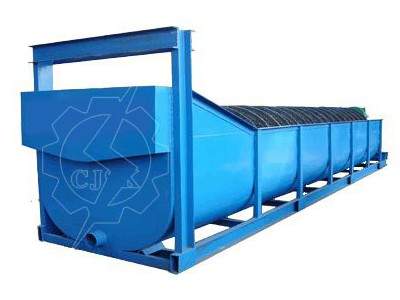

FG螺旋分级机适用于细粒分级，洗砂，溢流处根据需要可改成宽槽形。
工作原理：
FG螺旋分级机结构及原理与FC螺旋分级机大致相同。FG螺旋分级机的溢流堰位置高于螺旋轴下端的轴承中心，但低于溢流螺旋的上缘，具有一定的沉降区，故适用于粗粒洗砂。而FC螺旋分级机溢流端的整个螺旋都浸没在沉降区液面下，其沉降区具有较大的面积和深度，故适用于细洗砂。
技术参数：
|
型号
|
FG-5
|
FG75
|
FG-10
|
FG-12
|
2FG-12
|
FG-15
|
2FG-15
|
FG-20
|
||
|
规格
|
φ500
|
φ750
|
φ1000
|
φ1200
|
φ1200
|
φ1500
|
φ1500
|
φ2000
|
||
|
螺旋直径(mm)
|
500
|
750
|
1000
|
1000
|
1200
|
1500
|
1500
|
2000
|
||
|
螺旋转速(r/min)
|
8-12.5
|
6-10
|
5,6,7
|
5,6,7
|
2.5,4,6
|
2.5,4,6
|
3.6,5.5
|
|||
|
水槽
|
长(mm)
|
4500
|
5500
|
6500
|
6500
|
6500
|
8300
|
8265
|
8400
|
|
|
宽(mm)
|
|
|
1112
|
1372
|
2600
|
1664
|
3200
|
2200
|
||
|
倾斜角
|
14°~18°30″
|
14°~18°30″
|
14°~18°30″
|
14°~18°30″
|
||||||
|
溢流堰高度
|
|
|
521
|
290
|
400
|
500
|
500
|
700
|
||
|
螺旋提升高度
|
|
|
|
1000
|
1000
|
1000
|
1000
|
1300
|
||
|
计算生产能力(t/24h)
|
溢流量
|
32
|
65
|
85
|
155
|
310
|
230
|
470
|
400
|
|
|
返砂量
|
135-210
|
340-570
|
437-1026
|
1170-1600
|
2340-3200
|
11120-2680
|
2280-5480
|
3890-5940
|
||
|
外形尺寸(mm) (长*宽*高)
|
5480*940*1274
|
6300*1250*1780
|
7891*1570*2194
|
8180*1570*3130
|
8230*2787*3110
|
10199*1976*3905
|
10410*3392*4070
|
10788*2524*4486
|
||
|
总量(t)
|
1.6
|
2.7
|
4.169
|
8.54
|
15.84
|
12.54
|
21.11
|
20.45
|
||
|
电动机
|
提升用
|
|
|
---
|
Y90L-4,1.5KW
|
Y90L-4,1.5KW2台
|
Y90L-4,1.5KW
|
Y100L-4,2.2KW2台
|
Y100L2-4,2.2KW2台
|
|
|
传动用
|
1.1kw
|
3kw
|
Y132M2-6,5.5kw
|
Y132M2-6,5.5kw
|
Y132M2-6,5.5kw
|
Y160M2-6,7.5kw2台
|
Y160M2-6,7.5kw
|
Y160L1-6,111kw
|
||
|
说明
|
5.7r/min
|
订货未注明时，螺旋转速按6r/min供货
|
订货未注明时，螺旋转速按4r/min供货
|
订货未注明时，螺旋转速按3.6r/min供货
|
||||||
FC系列螺旋分级机
用途：
FC螺旋分级机适用于细粒分级，洗砂，溢流处根据需要可改成宽槽形。
工作原理：
砂浆从位于沉降区中部的进料口入水槽，倾斜安装的水槽下端是砂浆分级沉降区，螺旋低速转动，对砂浆起搅拌作用，使轻细颗粒泥悬浮到上面，流动溢流边堰处溢出，粗重颗粒砂沉降到槽底，由螺旋输送到排料口排出。
技术参数：
|
型号
|
FC-12
|
2FC-12
|
FC-15
|
2FC-15
|
FC-20
|
2FC-20
|
|
|
规格
|
φ1200
|
φ1200
|
φ1500
|
φ1500
|
φ2000
|
φ2000
|
|
|
螺旋直径(mm)
|
1200
|
1200
|
1500
|
1500
|
2000
|
2000
|
|
|
螺旋转速(r/min)
|
2.5,4,6
|
3.8,6
|
2.5,4,6
|
2.5,4,6
|
3.6,5.5
|
3.6,5.5
|
|
|
水槽
|
长(mm)
|
8400
|
8100
|
10500
|
10500
|
12900
|
|
|
宽(mm)
|
1372
|
2600
|
1664
|
3200
|
2200
|
||
|
倾斜角
|
14°~10°30″
|
14°~18°30″
|
|||||
|
溢流堰高度
|
1100
|
1100
|
1300
|
1300
|
1800
|
1800
|
|
|
螺旋提升高度
|
1400
|
1100
|
1800
|
1800
|
2100
|
2100
|
|
|
计算生产能力(t/24h)
|
溢流量
|
120
|
210
|
185
|
370
|
320
|
640
|
|
返砂量
|
1165~1630
|
1770~2800
|
1140~2740
|
2280~5480
|
3890~5940
|
7780~11880
|
|
|
外形尺寸(mm) (长*宽*高)
|
10371*1848*3845
|
10371*2787*3912
|
12670*1810*4888
|
12670*3368*4888
|
15398*2524*5345
|
15760*4595*5635
|
|
|
总量(t)
|
9.5
|
19.61
|
15.32
|
27.45
|
29.06
|
50
|
37.27
|
|
电动机
|
提升用
|
Y90L-41,1.5KW
|
Y100L-4,2.2KW2台
|
Y100L-4,2.2KW
|
Y100L-4,2.2KW2台
|
100L2-4,3KW
|
Y100L2-4,3W2台
|
|
传动用
|
Y160M-6,7.5KW
|
Y160M2-6,7.5KW2台
|
Y160M-6,7.5KW
|
Y160M-6,7.5KW2台
|
Y160M-6,11KW
|
Y200L2-6,22KW2台
|
|
|
说明
|
订货未注明时，螺旋转速按6/min供货
|
订货未注明时，螺旋转速按4/min供货
|
订货未注明时，螺旋转速按3.6/min供货
|
||||
