YJD系列卸料器（刚性叶轮给料机）

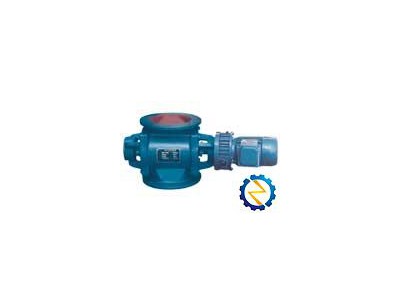

一、星形卸料装置又称卸料器，旋转给料器，锁气阀，通常星形卸料的结构(如图所示)是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。 二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中， 随叶片的旋转而在下部卸出， 因此， 星形卸料器可以定量而连续地卸料。 三、星形卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星形卸料器可以均匀， 连续地向输料管供料， 以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此，星形卸料器是气力输送系统中常用的重要部件。 四、星形卸料器可以用在收集物料系统中，作为料仓的卸料器。星形卸料器是目前国内最先进的卸料装置， 常用在除尘系统中作为除尘系统的重要设备之一， 它特别适用于粉尘， 小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。 五、星形缷料器的上、下法兰口基本是方形或圆形，也可以由用户选定。 六、耐磨损封闭型转子叶轮该型星形缷料器特点是转子叶片的端部衬聚氟乙烯密封条，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内部保持良好接触，具有更好的锁气性能。 七、耐高温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。 结构说明: 主要技术参数： 型号 Type 每转体积 Volume/ Rotation 减速电机型号 (Speed-down motor model) 转速 （Rew） 工作温度 （Work temperature） 重量 (Weight) 安装联接尺寸 Installation Dimension KW r/min ℃ Kg A B C A1 B1 C1 H L L1 N-Φ 2型 2立升/转 Y801-4/0.55 24 ≤80 55 Φ240 Φ200 Φ150 240 200 150 240 530 585 8-Φ11 4型 4立升/转 Y801-4/0.55 24 ≤80 65 Φ280 Φ240 Φ180 280 230 180 280 560 615 8-Φ13 6型 6立升/转 Y801-4/0.55 24 ≤80 75 Φ300 Φ260 Φ200 290 250 200 300 585 635 8-Φ13 8型 8立升/转 Y802-4/0.75 24 ≤80 85 Φ320 Φ280 Φ220 310 270 220 320 600 655 8-Φ13 10型 10立升/转 Y90S-4/1.1 24 ≤80 95 Φ340 Φ300 Φ240 330 290 240 340 650 710 8-Φ15 12型 12立升/转 Y90S-4/1.1 24 ≤80 110 Φ360 Φ320 Φ260 350 310 260 360 670 730 8-Φ15 14型 14立升/转 Y90S-4/1.1 24 ≤80 120 Φ380 Φ340 Φ280 380 330 280 380 690 750 8-Φ18 16型 16立升/转 Y90S-4/1.1 24 ≤80 150 Φ400 Φ360 Φ300 400 350 300 400 710 770 8-Φ18 18型 18立升/转 Y90L-4/1.5 24 ≤80 180 Φ420 Φ380 Φ320 420 370 320 420 760 820 8-Φ18 20型 20立升/转 Y90L-4/1.5 24 ≤80 190 Φ440 Φ400 Φ340 440 390 340 440 780 840 8-Φ18 26型 26立升/转 Y100L-4/2.2 24 ≤80 250 Φ500 Φ460 Φ400 510 450 400 520 870 930 8-Φ18 30型 30立升/转 Y100L-4/2.2 24 ≤80 265 Φ540 Φ500 Φ440 540 490 440 560 1100 1100 8-Φ18 一、星形卸料装置又称卸料器，旋转给料器，锁气阀，通常星形卸料的结构(如图所示)是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。 二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中， 随叶片的旋转而在下部卸出， 因此， 星形卸料器可以定量而连续地卸料。 三、星形卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星形卸料器可以均匀， 连续地向输料管供料， 以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此，星形卸料器是气力输送系统中常用的重要部件。 四、星形卸料器可以用在收集物料系统中，作为料仓的卸料器。星形卸料器是目前国内最先进的卸料装置， 常用在除尘系统中作为除尘系统的重要设备之一， 它特别适用于粉尘， 小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。 五、星形缷料器的上、下法兰口基本是方形或圆形，也可以由用户选定。 六、耐磨损封闭型转子叶轮该型星形缷料器特点是转子叶片的端部衬聚氟乙烯密封条，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内部保持良好接触，具有更好的锁气性能。 七、耐高温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。
