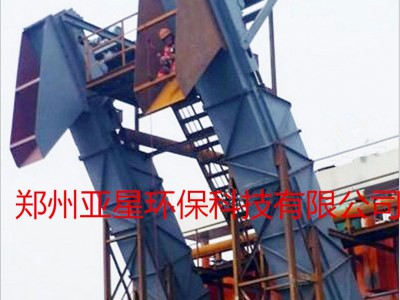

捞坑斗式提升机脱水斗
脱水斗式提升机/坑捞斗式提升机产品结构简介:
1、脱水斗提机
（1）脱水斗提机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接，减速器和传动主轴之间用套筒滚子链传动，链条的张紧靠压紧链轮调节，考虑到斗链有可能突然被卡住而发生事故，在从动链轮上装有安全销。驱动装置安装在传动支架上，传动支架焊在头部节段上；
（2）头部组件由传动部件及拉紧装置组成，该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形，轴承座的底部带有燕尾槽，轴承借助螺杆来调节斗链的松紧；
（3）机体由头部节段、中间节段（敞开节段、过渡节段、密封节段）和尾部节段组成，节段均为金属焊接结构，各节段之间用角钢法兰联接。为防止漏水，在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外，还有为安装拉紧装置的槽钢，中间节段中用于水下得封闭箱形结构，称为封闭节段：用于水上的U形槽，称为敞开节段：过渡节段用于上述两种节段之间，为了防止斗链下垂，在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构，其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔；
（4）尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个，均为圆形，其中一个用键固定在轴上，另一个空套在轴上，以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损，在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成，其内缘用特制的胶质密封圈，以防止泥水侵入；
（5）斗链由两条链条和斗子组成。链条为片式牵引链，斗子用钢板制成，斗子上交错排列着脱水用得长孔，并用带榫的沉头螺栓间隔地（间隔一个节距）安装在链条上；
（6）捕捉器的作用是当斗提机断链时，防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上，上面一对捕捉器安设在离传动轴中心不超过3m处：下面一对捕捉器安设在敞开段和过渡段接邻之间：中间捕捉器之间的距离应不大于5m，并且不等于链条节距的倍数；
（7）头、中间、尾部支架及检查传动系统用得梯子，均为焊接的金属构件，分别支承在楼板及基础上。
2、捞抗斗提机
捞抗斗提机分吊式（坑外式）捞抗斗提机和座式（坑内式）捞抗斗提机。
捞抗斗提机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同，捞抗斗提机和尾部组件根据使用特点分吊式尾部组件（配吊式尾部漏斗）和座式尾部组件（直接安装在坑内）。
捞抗斗提机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成。
捞抗斗式提升机分吊式（坑外式）捞抗斗式提升机和座式（坑内式）捞抗斗式提升机。
捞抗斗式提升机的传动装置、头部组件及斗链组件的结构同脱水斗式提升机的对应组件相同，捞抗斗式提升机和尾部组件根据使用特点分吊式尾部组件（配吊式尾部漏斗）和座式尾部组件（直接安装在坑内）。
捞抗斗式提升机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成。
脱水斗式提升机”其他说明
|
T 型脱水斗式提升机 |
型号 |
最大 |
斗宽mm |
斗距mm |
斗容 |
输送能力(t/h) |
配套动力功率kW |
传动链条节距mm |
斗链每米重量kg/m |
|
T2532 |
15 |
320 |
500 |
13.83 |
9.6~32.3 |
3~7.5 |
250 |
56.7 |
|
|
T2540 |
15 |
400 |
500 |
17.29 |
12~40.4 |
3~7.5 |
250 |
59.2 |
|
|
T2560 |
15 |
600 |
500 |
25.94 |
18~60.5 |
5.5~13 |
250 |
66.9 |
|
|
T3240 |
14~20 |
400 |
640 |
28.4 |
15.3~51.6 |
4~11 |
320 |
69 |
|
|
T3260 |
14~20 |
600 |
640 |
42.6 |
23~77.5 |
5.5~13 |
320 |
77 |
|
|
T4060 |
14~23 |
600 |
800 |
66.4 |
78.7~96.8 |
7.5~17 |
400 |
121 |
|
|
T4080 |
14~23 |
800 |
800 |
88.56 |
38.3~129.2 |
7.5~22 |
400 |
134 |
|
|
T40100 |
14~23 |
1000 |
800 |
110.7 |
47.8~161.4 |
11~30 |
400 |
140 |
|
|
T50100 |
14~26 |
1000 |
1000 |
173 |
59.4~151.4 |
11~55 |
500 |
191 |
|
|
T50120 |
14~26 |
1200 |
1000 |
207.6 |
71.8~242.2 |
