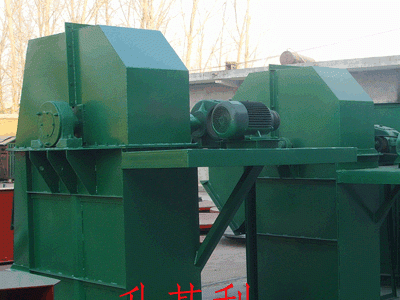

TD型垂直斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。本机的特点为快速离心卸料：并采用橡胶输送带为牵引构件，故不适于输送大块磨琢性及掏取阻力大的物料。被输送物料的温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃。
该系列斗式提升机共有：TD100、TD160、TD250，TD315、TD400 、TD500 TD630等7种规格；输送能力为4－238m3／h，高度约在4-40m范围内。为满足各种不同的使用要求，本机备有四种料斗制法：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）和Sd型（深斗）；传动装置装法有左装和右装。
TD型斗式提升机主要技术参数：
| 斗提机型号 | TD100 | TD160 | TD250 | TD315 | |||||||||||||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||
| 输送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | |||||||||||
| 料斗容积L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 | |||||||||||
| 料斗运行速度m/s | 1.4 | 1.4 | 1.6 | 1.6 | |||||||||||||||||||||
| 滚筒转速r/min | 67 | 67 | 61 | 61 | |||||||||||||||||||||
| 斗提机型号 | TD400 | TD500 | TD630 | ||||||||||||||||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||||
| 输送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | ||||||||||||||
| 料斗容积L | 3．1 | 5．6 | 5．9 | 9．4 | 4．84 | 9．0 | 9．3 | 14．9 | 14 | 14．6 | 23．5 | ||||||||||||||
| 料斗运行速度m/s | 1.8 | 1．8 | 2．0 | ||||||||||||||||||||||
| 滚筒转速r/min | 55 | 55 | 48 | ||||||||||||||||||||||
注：表中料斗容积为料斗盛水时溶积，与实际填充相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料粒度，查ψ修正值，以此值修正表中所给输送量。 更多垂直斗式提升机资料
