1简介

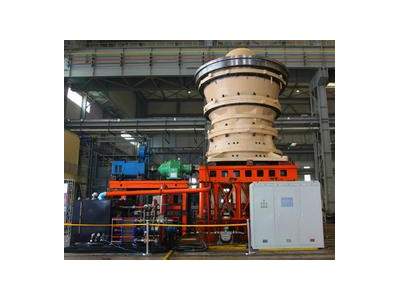

旋回破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横梁中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。旋回式破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险； 第二种是采用液压方式的液压旋回破碎机，其主轴坐落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物(铁器、木块等),以实现保险。

2注意事项

一、旋回破碎机生产运行应注意下列事项：

(1)应注意内部有无异常敲击声；

(2)机器运转是否平稳，物料的进人与排出是否畅通；

(3)油泵的运转，各点油流指示器，油温与油压是否正常。

二、检查下列各部分是否符合要求：

(1)从冷却器排出的油的温度一般为45～53℃；

(2)回油温度小于60℃；

(3)给油管的压力为O．08～0．1 5MPa。

三、应检查、调整或更换下列零件：

(1)检查各紧固件是否松动，如有应拧紧；

(2)检查衬板有无松动及磨损情况，衬板磨损至一定程度后，排料粒度变粗，需要提高动锥以调整排料口宽度，衬板磨损严重，则要更换定锥或动锥的衬板。

3优点

旋回破碎机和菌状圆锥破碎机都是圆锥破碎机的一种。旋回破碎机是粗碎机，与颚式破碎机相比较，其优点是破碎过程是沿着圆环形破碎腔内连续进行，因此生产率较高，电耗低．工作平稳。适于破碎片状物料。从成品粒度分布曲线可见．成品粒度组成中，超过出料口宽度的物料粒度比颚式破碎机的小，数量也少，粒度比较均匀。此外，原始物料可以从运输工具直接倒入进料口，无需设置喂料机。旋回破碎机的缺点是：构造复杂．价格较高；检修比较困难，修理费用大；机身较高，使厂房，基础等构筑物的费用增大。

旋回破碎机适宜于生产量较大的工厂和采料场中使用。根据经验，如果选型时，一台颚式破碎机能满足生产要求，则用颚式；如果需要两台颚式，则应考虑选用一台旋回破碎机。

4工作原理

旋回破碎机的原理与颚式破碎机相同，但不同的是其破碎腔为破碎锥和固定锥之间形成的是环形空间，在任一瞬间，都有一部分物料受到压碎，而它对面的那一部分物料则同时向下排出，属于连续工作制度。

5注意事项

当旋回破碎机进入正常破碎工作之后，操作时必须遵守和注意下列事项：

(1) 检查运转情况，破碎机内部不应有异常敲击声。特殊情况应立即停止运转。给矿粒度不许大于给矿口的0.8倍，排矿溜槽及破碎圆锥下部不要被矿石堵住，否则矿石会被破碎锥体抬起矿粉进入偏心轴里去，造成事故；

(2)应经常检查横梁、中架体和机座之间连接销钉是否松动及沿圆周15.0mm间隙是否相等；

(3) 注意检查三角皮带的松紧情况，可用大拇指下压三角皮带测定张力，下压如果不超过1.5cm，则松紧合适(测定必须在开车前或停车后)。检查有无断裂现象，并注意三角皮带不要粘上油；

(4) 注意油泵的运转，经常检查各处的油流指示器，油温及油压的指示数等。油经过冷却器后的温度不应高于45～53℃，回油温度不应高于60℃，并按时向上部悬挂装置给油；

(5) 检查各部衬板有无松动，缺少及严重磨损情况；严格检查给矿情况，切实防止锤头、钎头等金属物进入破碎腔内；

(6) 在运转中发生意外事故，如溜槽被矿石堵住，给油停止或油温超过60℃及圆锥齿轮有敲击声，应立即按规定程序处理。
