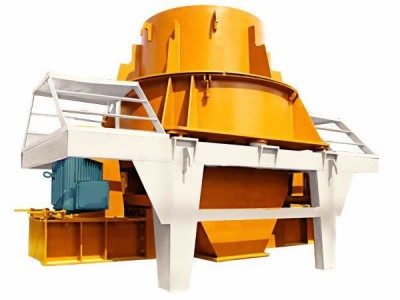

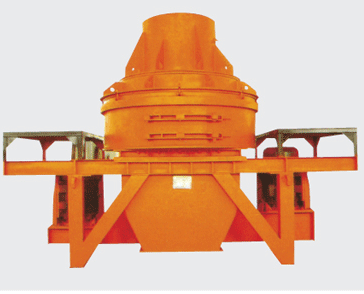

直通冲击式破碎机，俗称制砂机。
1简介
本类制砂机适用于软、中硬和极硬物料的破碎、整形，广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业，特别对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。 注：国内有称呼为立式冲击式破碎机，中国建材工业协会授权中国砂石协会牵头制定制砂机的行业标准时也定为立式冲击破。立式冲击破碎机是一种新型设备它的工作原理系美国帕曼勒提出，在欧美已有多种产品，产品的名称不一，在我国常称为立式冲击破碎机.这类设备已有30多年的历史原本用于矿山中硬以上矿石的细碎。1988年德国马丁·史丹寇脱公司首次将DAVID型立式冲击破碎机提交给盖赛克水泥厂与原有水泥磨组合使用效果较好。
本类制砂机适用于软、中硬和极硬物料的破碎、整形，广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业，特别对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。 注：国内有称呼为立式冲击式破碎机，中国建材工业协会授权中国砂石协会牵头制定制砂机的行业标准时也定为立式冲击破。立式冲击破碎机是一种新型设备它的工作原理系美国帕曼勒提出，在欧美已有多种产品，产品的名称不一，在我国常称为立式冲击破碎机.这类设备已有30多年的历史原本用于矿山中硬以上矿石的细碎。1988年德国马丁·史丹寇脱公司首次将DAVID型立式冲击破碎机提交给盖赛克水泥厂与原有水泥磨组合使用效果较好。
2工作原理

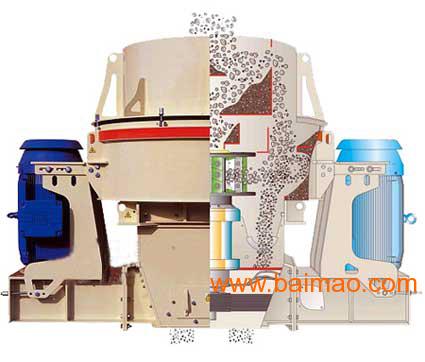

物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路，一般循环三次即可将物料破碎成20目以下。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路，一般循环三次即可将物料破碎成20目以下。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
3性能特点
结构简单合理、自击式破碎，超低的使用费用；独特的轴承安装与先进的主轴设计，使本机具有重负荷和高速旋转的特点。具有细碎、粗磨功能；可靠性高、严密的安全保障装置，保证设备及人身安全；运转平稳、工作噪声小、高效节能、破碎效率高；受物料水分含量的影响小，含水量可达8% 左右；易损件损耗低，所有易损件均采用国内外优质的耐磨材料，使用寿命长。少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件。涡流腔内部气流自循环，粉尘污染小。叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中，石料能形成保护底层，机身无磨损，经久耐用。安装方式多样，可移动式安装。产品呈立方体，堆积密度大，铁污染小。可作石料整形机。
结构简单合理、自击式破碎，超低的使用费用；独特的轴承安装与先进的主轴设计，使本机具有重负荷和高速旋转的特点。具有细碎、粗磨功能；可靠性高、严密的安全保障装置，保证设备及人身安全；运转平稳、工作噪声小、高效节能、破碎效率高；受物料水分含量的影响小，含水量可达8% 左右；易损件损耗低，所有易损件均采用国内外优质的耐磨材料，使用寿命长。少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件。涡流腔内部气流自循环，粉尘污染小。叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中，石料能形成保护底层，机身无磨损，经久耐用。安装方式多样，可移动式安装。产品呈立方体，堆积密度大，铁污染小。可作石料整形机。
4应用范围
直通冲击式破碎机广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料以及各种冶金矿渣,特别对碳化硅、金刚砂、烧结铝矾土、美砂等高硬、特硬及耐磨蚀性物料比其它类型的破碎机产量功效更高.
直通冲击式破碎机广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料以及各种冶金矿渣,特别对碳化硅、金刚砂、烧结铝矾土、美砂等高硬、特硬及耐磨蚀性物料比其它类型的破碎机产量功效更高.
5技术参数
PCL系列技术参数
Model
叶轮转速(r/min)
最大入料(mm)
功率
(kW)
重量
(包括电机)(t)
处理量
(t/h)
外型尺寸
(mm)
PCL-600
2000-2600
30
2×30
5.6
10-30
2800×1550×2030
PCL-750
1600-2100
35
2×45
7.5
30-50
3300×1800×2440
PCL-900
1300-1700
40
2×55
12
50-80
3750×2120×2660
PCL-1050
1100-1450
45
2×110
16
70-120
4480×2450×2906
PCL-1250
950-1200
45
2×132
22
80-150
4563×2650×3176
PCL-1350
900-1200
50
2×160
26
120-200
5340×2940×3650
|
Model
|
叶轮转速(r/min)
|
最大入料(mm)
|
功率
(kW)
|
重量
(包括电机)(t)
|
处理量
(t/h)
|
外型尺寸
(mm)
|
|
PCL-600
|
2000-2600
|
30
|
2×30
|
5.6
|
10-30
|
2800×1550×2030
|
|
PCL-750
|
1600-2100
|
35
|
2×45
|
7.5
|
30-50
|
3300×1800×2440
|
|
PCL-900
|
1300-1700
|
40
|
2×55
|
12
|
50-80
|
3750×2120×2660
|
|
PCL-1050
|
1100-1450
|
45
|
2×110
|
16
|
70-120
|
4480×2450×2906
|
|
PCL-1250
|
950-1200
|
45
|
2×132
|
22
|
80-150
|
4563×2650×3176
|
|
PCL-1350
|
900-1200
|
50
|
2×160
|
26
|
120-200
|
5340×2940×3650
|
VI系列技术参数
型 号
最大入料粒度( ㎜ )
转速( r/min )
通过量( t/h )
电机功率(kw)
外形尺寸( L×W×H )(mm)
重量( kg )
VI-3000
45 （ 70 ）
1760-2210
30-60
55-90
3080×1757×2126
≤5555
VI-4000
55 （ 70 ）
1550-1940
50-90
110-150
4100×1930×2166
≤7020
VI-5000
65 （ 80 ）
1330-1670
80-150
150-220
4300×2215×2427
≤11650
VI-6000
70（ 100 ）
1190-1490
120-250
220-320
5300×2728×2773
≤15100
VI-7000
70（ 100 ）
1050-1310
180-350
264-400
5300×2728×2863
≤17090
VI-8000
70（ 100 ）
1330-1670
250-380
320-440
5500×2565×3178
≤18495
VI-8000（II）
80（ 150 ）
940-1170
320-600
440-560
6000×3022×3425
≤24610
VI-9000
100（ 150 ）
880-1100
400-1000
630-740
6200×3300×3890
≤33100
|
型 号
|
最大入料粒度( ㎜ )
|
转速( r/min )
|
通过量( t/h )
|
电机功率(kw)
|
外形尺寸( L×W×H )(mm)
|
重量( kg )
|
|
VI-3000
|
45 （ 70 ）
|
1760-2210
|
30-60
|
55-90
|
3080×1757×2126
|
≤5555
|
|
VI-4000
|
55 （ 70 ）
|
1550-1940
|
50-90
|
110-150
|
4100×1930×2166
|
≤7020
|
|
VI-5000
|
65 （ 80 ）
|
1330-1670
|
80-150
|
150-220
|
4300×2215×2427
|
≤11650
|
|
VI-6000
|
70（ 100 ）
|
1190-1490
|
120-250
|
220-320
|
5300×2728×2773
|
≤15100
|
|
VI-7000
|
70（ 100 ）
|
1050-1310
|
180-350
|
264-400
|
5300×2728×2863
|
≤17090
|
|
VI-8000
|
70（ 100 ）
|
1330-1670
|
250-380
|
320-440
|
5500×2565×3178
|
≤18495
|
|
VI-8000（II）
|
80（ 150 ）
|
940-1170
|
320-600
|
440-560
|
6000×3022×3425
|
≤24610
|
|
VI-9000
|
100（ 150 ）
|
880-1100
|
400-1000
|
630-740
|
6200×3300×3890
|
≤33100
|
