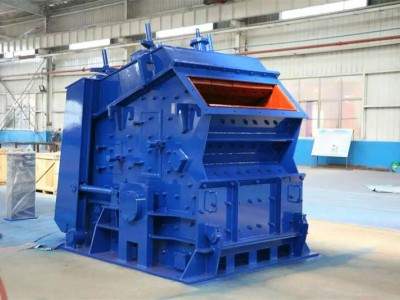

PF系列反击式破碎机

 PF系列 反击式破碎机

PF

   PF系列 反击式破碎机是一种新型高效率的破碎设备，是我公司在吸引国内外先进技术，结合国内砂石行业的具体条件研制的一款新型反击式破碎机，它采用最新的制造技术，独特的结构设计，加工成品呈立方体，无张力和裂缝，粒型相当好，能破碎进料粒度不超过300-700mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等)，其排料粒度大小可以调节，破碎规格多样化。广泛应用于各种建材、矿石破碎、铁路、高速公路和建筑行业人工砂石料的生产等行业。



应用范围：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。

物 料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等。



反击式破碎机的结构



反击式破碎机主要是由转子、板硾、反击板和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有四块(或若干块)打击板(板锤)，打击板和转子多呈 刚性联接，而打击板系用耐磨的高锰钢(或其他合金钢)制作。反击式破碎机按照转子数目不同，可分为2种：单转子和双转子反击式破碎机。





工作原理



本机是一种利用冲击能来破碎物料的破碎机械。工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎后，又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三、反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。





反击式破碎机的优势

:



高效节能  进料口大  生产效率高  综合效益高





产品粒型呈立方体  粒型好





出料间隙可调   优化破碎流程





无键连接   刚性好   转子转动惯性量大





高铬板锤  抗冲击 磨损小





适应物料硬度高、块度大、产品石粉少





技术参数





型号 Model	转子尺寸 Rotor size (mm)	进料口尺寸 Feed Opening (mm)	最大 进料边长 Largest feed side length (mm)	处理能力 Capacity (t/h)	功率 Power (kw)	重量 Weight (t)	外形尺寸 Dimension (mm)
PF-1007	Φ1000×700	400×730	250	15-60	37-55	9.8	2440×1580×2672
PF-1010	Φ1035×1050	400×1080	300	50-90	55-75	12.8	2650×2150×2900
PF-1210	Φ1250×1050	400×1080	300	70-130	110-132	17	2800×2150×2900
PF-1214*	Φ1250×1400	400×1430	300	90-180	132-160	20.8	2850×2400×2900
PF-1315*	Φ1320×1500	860×1520	350	120-250	180-220	24.8	3100×2800×3160
PF-1318*	Φ1320×1500	880×2000	350	150-260	220-260	26.8	3100×3210×2613
PF-1320*	Φ1320×2000	900×2030	500	160-350	260-300	34	3320×3218×2613
PF-1520*	Φ1512×2000	1315×2040	700	350-450	400-450	44	4138×3422×3649
PF-1620*	Φ1612×2000	1315×2040	700	400-600	500	47	4236×3572×3735
PF-1820*	Φ1800×2000	1620×2040	700	550-800	630-710	66	4471×3250×4008



带*产品有两腔和三腔均可。
