一、产品介绍

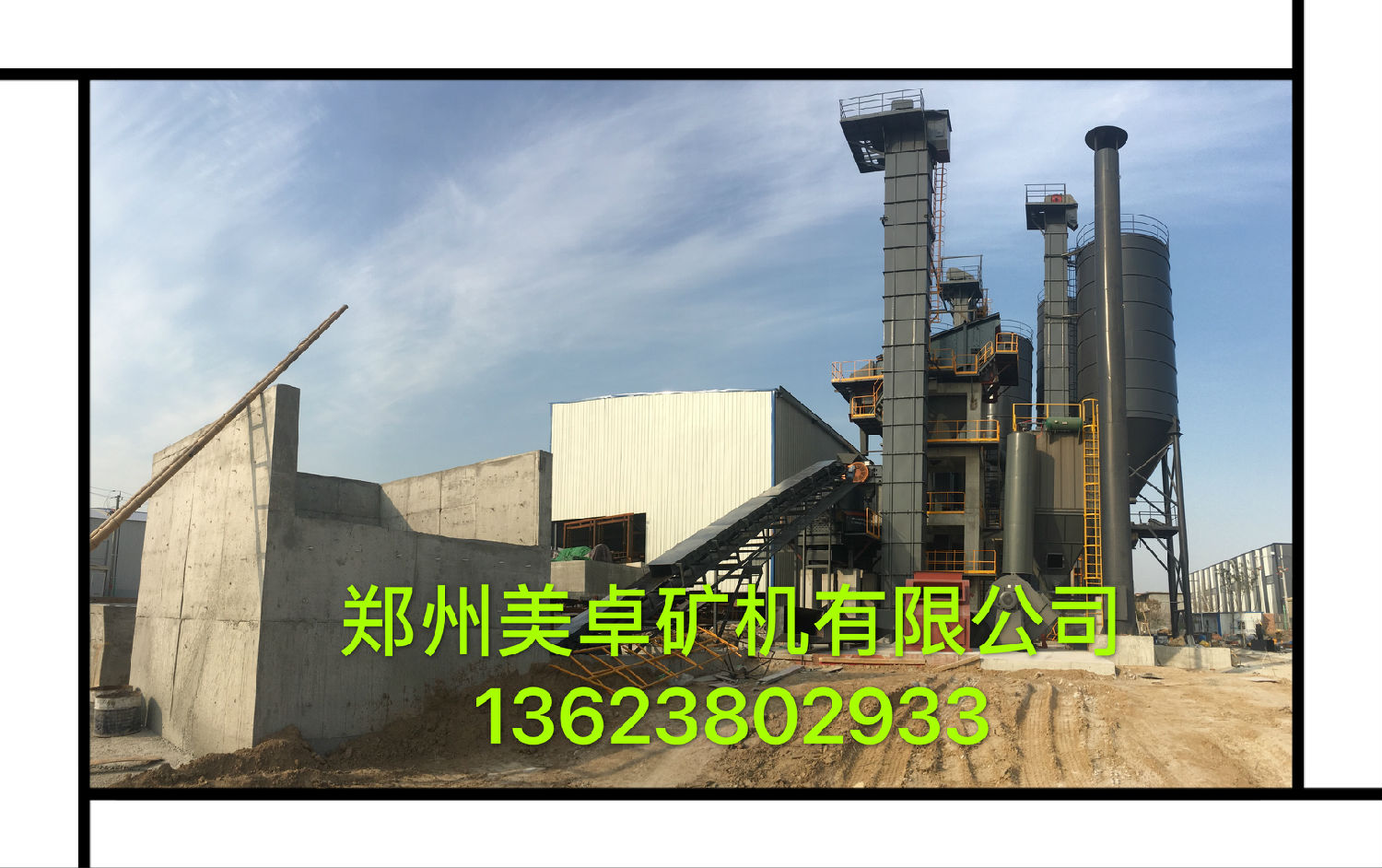

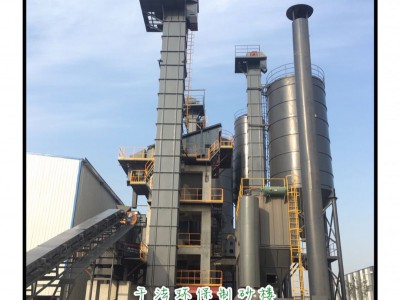

MSL系列环保干法制砂系统是我公司自主研发的高端制砂系统，采用高度集约的塔楼式结构布局，集高效制砂、优化粒形、石粉控制、级配调整、含水率控制、环保除尘于一体，不仅节约空间，提升生产效率，而且实现了机制砂粒形、级配、含粉量等各项性能指标完整提升，使机制砂的性能媲美天然河砂，为商砼站、干混砂浆企业、砂石厂、水泥建材集团等产业链延伸发展创造新的机会和价值。
二、工作原理
含水率≤2%、含泥粉量≤1.5%，粒径不大于40mm连续级配或≤16mm单机配的原料（也可使用廉价的石屑、瓜米石等原料）经MSL制砂系统合理高效加工处理后，产出级配合理、粒形圆润、含粉量可控的符合国家标准要求建筑用砂，石粉通过除尘模块统一收集储存在粉仓罐中（可根据原料决定石粉的应用范围）。
三、结构组成
MSL环保干法制砂系统包含原料仓（选配）、定量喂料输送、除铁装置、原料预除粉模块（根据原料含粉率选装）、物料密封提升输送模块、制砂模块、密封分级筛分模块、石粉风控除选模块、拌湿模块（选配）、粗颗粒过滤回收+脉冲除尘（储粉）模块、成品砂自动称量及放料系统（选配）、图示化集成控制系统（分普通按钮式、PLC中央集控、DCS远程控制三种配置可供用户选配）以及主体钢构（模块化组装）等一套完整干法生产制砂系统。
四、性能特点
❶高品质：原料经MSL制砂系统生产出的成品砂，砂粒饱满、表面圆润呈立方多棱体、粒度粗细分布均匀、级配连续稳定降低空隙率、细度模数达到之间可调，针片状＜3%，含粉量在3-12%之间可任意调控，加装拌湿机可使成品机制砂含水率达到饱和面干状态做到4%左右，既防尘、防离析，又能符合商砼企业使用。成品砂线性级配较之天然砂每立方C30混凝土可节省水泥30-70kg，提高密实性和混凝土强度。
❷集约化：该系统高度集约化模块式设计，流程短，布局紧凑节约占地面积，模块化组装，节约安装周期。
❸低成本：系统电耗低，好融合破磨技术新革新，提升单机设备性能和工艺的合理衔接，可使用多种原材料制砂或整形，灵活性强，适应不同工况生产作业。
❹高环保：设备采用全封闭结构，粉尘不外溢。干法生产工艺，脉冲除尘，无需水洗，生产过程不产生污水、无污泥、无扬尘，噪音排放符合国家噪音标准范围。
五、适用范围
该系统适用于多行业产业链延伸需求：
水泥建材集团 商砼、干混砂浆企业 砂石场 市政公路
六、MSL环保制砂楼性能参数
|
型号 |
入料粒径 |
原料投入量 |
成品砂产量 |
石粉含量 |
装机总功率 |
结构形式 |
备注 |
|
MSL60 |
不大于40的级配混合料或≤16mm瓜米石 |
60-80 |
50-60 |
3-12% 可调控 |
≈300kw |
塔楼式或二位一体短流程阶梯式 |
可根据用户场地和要求量身设计 |
|
MSL80 |
70-90 |
70-80 |
≈400kw |
||||
|
MSL100 |
100-120 |
90-100 |
≈600kw |
||||
|
MSL120 |
120-150 |
100-130 |
≈650kw |
||||
|
MSL150 |
150-200 |
130-150 |
≈790kw |
||||
|
MSL200 |
200-250 |
160-200 |
≈940kw |
注：1、表中的产量随原料性能、进料粒度、系统参数等改变而改变，特殊工况下的系统配置和产量请咨询我公司技术工程师；
2、系统电机功率根据配置不同会有出入，较终以实际方案配置为准；
3、表中技术数据如有变动，恕不另行通知；
