由于尿素中含有的细粉及小颗粒粒径较小（≤1mm）、水份低（＜0.5%），且尿素粉尘易飞扬和吸湿，传统的振动筛分机难以有效进行分级。我公司根据尿素细粉的物料特性及传统振动筛分机生产中存在的问题（易堵筛孔、易粘筛网、筛网使用寿命短、工作环境粉尘较大），研制开发了一种新型尿素环保筛分机可有效解决以上问题，该种型号筛分机也可应用于颗粒**等易吸湿颗粒肥料的分机作业，还可应用于冷却后颗粒复合肥及其它化工、粮食加工、耐火材料、建材等行业的筛分作业。

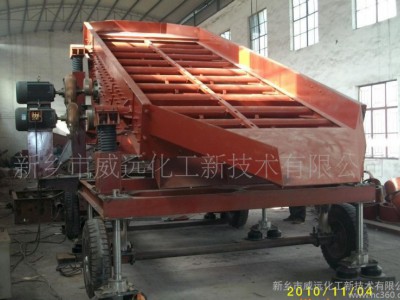

一、 FNS型尿素专用环保筛分机的工作原理及结构特征
1、 工作原理
倾角为6°的筛体由传动装置驱动。运动轨迹在进料端为水平圆周运动，在长度方向上逐渐变成椭圆运动**在出料端变成近似往复直线运动。
进料口集中喂入的物料，在筛体圆运动作用下，均匀地分在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大的物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。
出料端筛体的运动为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗料迅速向出口方向移动，直到排出机外，完成物料的整个筛分。在筛分过程中，不断跳动的弹性小球，有效地防止物料堵塞筛孔，保证了筛分的高效率。平衡块使筛体在运动过程中各个方面上的惯性力都得以平衡，从而保证了筛体运动的平衡性。
2、 结构特征
FNS系列回转分级筛由机架、传动装置、筛箱、弹性支撑板等部件构成。
1） 机架：采用重型槽钢和方钢制作，强度和钢性好，增加机器的稳定性。
2） 传动装置：包括电机、传动皮带轮及偏心传动装置组成。电机通过三角皮带轮带动主轴转动，进而带动偏心轴转动，使筛体前部作水平圆周运动。平衡块装在偏心轴上，用来平衡筛体偏心而产生的惯性矩。
3） 筛箱：由筛盖、筛体、上、下筛网及出料口组成。
A：筛盖：采用优质冷轧钢板制作，一方面用来压紧筛框，另一方面用来密封筛箱。盖顶有观察检修孔进料口和吸尘口。
B：筛体：采用优质钢板折弯、焊接而成，用来支撑和固定筛网，与筛盖及出料口形成一个密封体，使物料得以充分分级而不向外泄漏。
C：筛网：固定在筛框上，筛网下面放有弹性胶球，用来自清理筛面。
D：出料口：采用优质钢板折弯、焊接而成，底部成锥形，便于物料流动，各出料口之间有一斜板作为间隔。
4） 弹性支撑板：安装在整个筛体的尾部，下端与机架固定，上端通过一弯板与筛箱相连，用来支撑筛箱，工作时作直线往复运动。
二、 运行特征
1、 该机采用特殊的平衡方式（设有偏心平衡块），使筛体运转过程中各个方向的惯性力都得到完全平衡，因而振动小、噪音低、运转平衡，对基础的动载荷较小。
2、 该机综合了圆运动、椭圆运动和往复直线运动的优点，明显改善了物料的分布状态，从而提高了筛面的有效利用率，尽而提高了筛分效率，同时每层筛网均设置有筛网防堵孔、防粘壁清理装置，因而产量大、筛分效率高、动耗小。
3、 主要部件采用机械折弯、铆接、焊接、密封性能好，无粉尘外泄，安装、检修更换筛网快捷方便。
4、 传动装置采用皮带传动，运行平稳定、可靠、噪音小、安装维修方便。
三、 主要型号及技术参数
| 型号 参数 | FNS-12X25 | FNS-15X30 | FNS-18X36 | FNS-20x45 |
| 筛面：mm | 1200x2500 | 1500x3000 | 1800x3600 | 2000x4500 |
| 筛网规格：mm | 1-4.5 | 1-4.5 | 1-4.5 | 1-4.5 |
| 处理量：t/h | 10-15 | 25-30 | 30-50 | 50-85 |
| 筛面倾角：° | 6 | 6 | 6 | 6 |
| 回转半径：mm | 40 | 45 | 45 | 45 |
| 偏心轴转速：rpm | 220 | 200 | 205 | 205 |
| 电机功率：kw | 2.2 | 5.5 | 7.5 | 7.5 |
| 外形尺寸：（长X宽X高）mm | 4515X1931X1300 | 5050x2380X1500 | 5650x2831X2000 | 6247X3031X2000 |
| 参考重量：kg | 2500 | 3000 | 3600 | 6720 |
