水洗料机电磁加热节能改造 电磁设备

1.5--2KW加热器主板技术参数：

1，外形尺寸：193.5*102*100（长*宽*高）

2，工作电压：220V

3，功率（可调）：1600W-2100W

4，负载电感量：120uH±20

5,转换效率>90%

6,工作频率:20-25kHZ

7,工作温度:-10度至+50度

8,工作方式:连续加热

9,浪冲保护-+1500V

10,抗杂波干扰:4000V

11，多组可组合：80KW

12，感应线圈到发热体的安装距离17mm

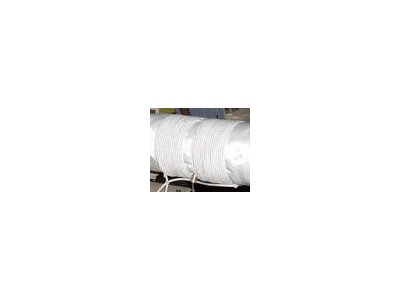

13：电流8-9A，4平方线，大概用12-14米线，保温棉15-20毫米电感量只是一个参数，实际上要测进线电流，多块控制板并绕在一起，线圈与线圈之间最小6CM**10CM

再用电感表（胜利牌6243+）测输入电流，是否达额定输入电流，要是达不到就通过电位器顺时针调节，调节时注意，要是电流显示值变小了，就不能再调节，可能是电感量过大了，需要减小电感量。（电感量减小，就是减少线圈匝数，进线电流大，增加线圈匝数。）二、接线说明

1、             三个指示灯，为”电源灯”、“工作灯”、“故障灯”灯。正常工作时”电源灯”、“工作灯”在亮。“故障灯”灯灭。当发电路发生故障时“故障灯”灯在闪亮。

2、             电源220V接于“接220V交流电”的柱子上，不分火线零线随便接入即可。

3、             线圈接于“接电磁线圈两端”的两个接线柱上，螺丝要拧紧。

4、本板子出厂设定为供电即可以工作,此时“开关控制”插座口内有一个短路线（黑色的）将此插座短路。也可以用手轻轻取下“开关控制”插座上的短路线（黑色的），将一条两芯的联机线的一个端头插到“开关控制”插座上，另一端两个插头接到温控器的常开的两个触点，连接好即可试机使用。

1、软开关线、电源线和电磁圈线不可互串或与外壳有任何连接

2、通电后切勿自行带电维修或泼入水3：散热器
