高质量2YK-1848振动筛工作原理
振动筛的用途:
振动筛主要分为直线振动筛、圆振动筛,圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力及化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
圆振筛是种高效振动筛。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
本系列振动筛为圆振动筛，振幅强弱可调节，物料筛淌线长，多层筛分，各档规格筛选清晰，筛分效率高，适合采矿、砂石行业。
振动筛结构特点：
1.环槽铆钉联接、结构先进，坚固耐用。
2.采用轮胎联轴器，柔性连接，运转平稳。
3.采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。
4.结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。
5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大。
6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。
振动筛结构组成：

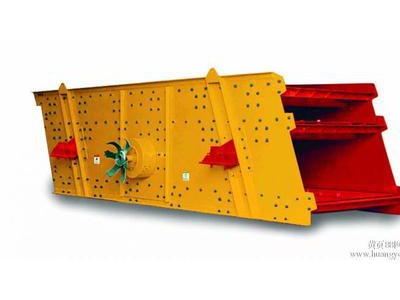

圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。
筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
圆振筛一般电动机安装在筛框的右侧，也可安装在筛框的左侧，如果无特殊要求，制造厂按物料运动方向的右侧安装供货。
筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛面有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
振动筛技术参数:
振动筛表一：
| 型号 | 3YA1237 | 3YA1548 | 3YA1848 | 3YA1860 | 3YA2160 | 3YA2460 |
| 筛面规格 （mm） | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 |
| 层数（层） | 3 | 3 | 3 | 3 | 3 | 3 |
| 筛孔尺寸 （mm） | 3-50 | 5-50 | 5-80 | 5-80 | 5-100 | 5-150 |
| 进料粒度 （mm） | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 处理能力（t/h） | 7.5-80 | 50-250 | 50-300 | 50-350 | 100-500 | 150-700 |
| 电机功率 （kw） | 7.5 | 15 | 18.5 | 22 | 30 | 37 |
| 3.05 | 6.07 | 6.93 | 7.72 | 10.5 | 10.8 | |
| 振 频（r/min） | 800-970 | 970 | 970 | 970 | 730 | 730 |
| 双振幅（mm） | 8 | 8 | 8 | 8 | 6-8 | 6-8 |
| 筛面倾角 （℃） |
20 | 20 | 20 | 20 | 20 | 20 |
| 长（mm） | 4898 | 6046 | 6046 | 7243 | 7284 | 7289 |
| 宽（mm） | 2250 | 2585 | 2947 | 2987 | 3467 | 3782 |
| 高（mm） | 3133 | 3537 | 3538 | 3955 | 4092 | 4092 |
振动筛表二：
| 型号 | 2YA1237 | 2YA1548 | 2YA1848 | 2YA1860 | 2YA2160 | 2YA2460 |
| 筛面规格 （mm） | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 |
| 层数（层） | 2 | 2 | 2 | 2 | 2 | 2 |
| 筛孔尺寸 （mm） | 3-50 | 5-50 | 5-80 | 5-80 | 5-150 | 5-150 |
| 进料粒度 （mm） | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 处理能力（t/h） | 7.5-80 | 50-208 | 50-260 | 50-300 | 100-500 | 150-700 |
| 电机功率 （kw） | 5.5 | 15 | 18.5 | 22 | 30 | 37 |
| 2.34 | 5.33 | 6.65 | 7.52 | 10.2 | 10.4 | |
| 振 频（r/min） | 800-970 | 970 | 970 | 970 | 730 | 730 |
| 双振幅（mm） | 8 | 8 | 8 | 8 | 6-8 | 6-8 |
| 筛面倾角 （℃） |
20 | 20 | 20 | 20 | 20 | 20 |
| 长（mm） | 4642 | 5802 | 5802 | 7011 | 7076 | 7046 |
| 宽（mm） | 2250 | 2585 | 2947 | 2947 | 3402 | 3770 |
| 高（mm） | 2659 | 3053 | 3053 | 3471 | 3666 | 3603 |
