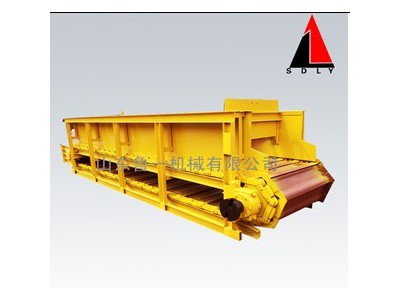

箱式链板给料机

箱式链板给料机

工作原理



      箱式链板给料机由两条无端挠性板式链条做牵引件。其上装有承载物料的链板，在导轨上循环转动，物料由从动端进入，从主动端送出。

结构简述

      电动机由皮带传动经减速机、联轴器带动主动链轮旋转。主动链轮拖动链条移动。链条上联接装载物料的链板。链条和链板由上下导轨承托。进料端为使链条改向的从动链轮。从动链轮装在滑轨上，调节滑轨可张紧链条。



产品特点

  1、结构坚固、牵引强度大，并有较高的生产率。

  2、缺点是自重大，输送速度低，制造复杂，成本高，维护工作量大。

  3、含水率不大于20%。



应用范围

   主要应用于砖瓦行业中原料陈化前后做均匀给料之用。物料包括粘土、粉煤灰、散碎的页岩、煤矸石（块度<150毫米，少量200毫米）等。







技术参数



型号	LXL650	LXG650	LXL800	LXG800	LXL1000	LXG1000
宽度(mm)	650	650	800	800	1000	1000
转速(r/min)	4.1	4.1	4.1	4.1	4.1	4.1
运行速度(m/min)	5.15	5.15	5.15	5.15	5.15	5.15
箱体长度(mm)	3690	3690	4750	4750	4750	4750
输送量(m³/h)	30-50	30-50	50-80	50-80	70-100	70-100
外型尺寸	5500*2097*1400	5500*2097*1400	5600*2397*1400	5600*2397*1400	6300*2700*1600	6300*2700*1600
重量(T)	2.7	1.9	3.4	2.3	4.8	3.1



类型	规格型号	最大给料度	运行速度	产量
轻型	GBH650	300		30.100
	GBH800	400		50-160
	GBH1000	500		60-200
重型	ZBW1200	600		75-350
	ZBW1300	600		100-500
	ZBW1800	800		300-900
