产品介绍

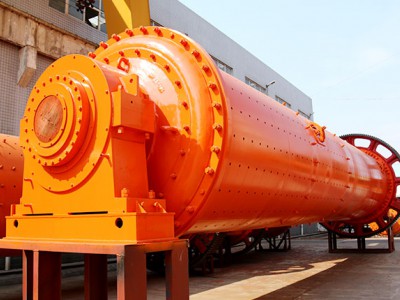

格子型球磨机与溢流型磨机主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成，格子型球磨机中磨细的物料随矿浆通过隔板上的排矿小孔排出，排料端的矿浆面低于中间轴颈的矿浆流出面，属于低水平、强制排矿。
突出优势
工作原理

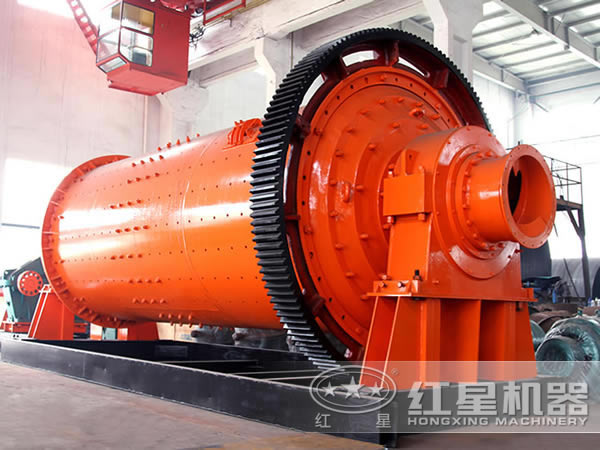

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装不 同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入仓，该仓内镶有平衬 板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
技术参数
| 规格型号 | 筒体转速 （r/min） |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.65-2 | 18.5 | 5.85 | |
| Ф900×3000 | 36 | 2.7 | <20 | 22 | 6.98 | ||
| Ф1200×2400 | 36 | 3 | <25 | 30 | 13.6 | ||
| Ф1200×3000 | 36 | 3.5 | <25 | 1.6-5 | 37 | 14.3 | |
| Ф1200×4500 | 32.4 | 5 | <25 | 55 | 15.6 | ||
| Ф1500×3000 | 29.7 | 7.5 | <25 | 2-5 | 75 | 19.5 | |
| Ф1500×4500 | 27 | 11 | <25 | 3-6 | 110 | 22 | |
| Ф1500×5700 | 28 | 12 | <25 | 3.5-6 | 130 | 25.8 | |
| Ф1830×3000 | 25.4 | 11 | <25 | 4-10 | 130 | 34.5 | |
| Ф1830×4500 | 25.4 | 15 | <25 | 4.5-12 | 155 | 38 | |
| Ф1830×6400 | 24.1 | 21 | <25 | 6.5-15 | 210 | 43 | |
| Ф1830×7000 | 24.1 | 23 | <25 | 7.5-17 | 245 | 43.8 | |
| Ф2100×3000 | 23.7 | 15 | <25 | 6.5-36 | 155 | 45 | |
| Ф2100×4500 | 23.7 | 24 | <25 | 8-43 | 245 | 56 | |
| Ф2100×7000 | 23.7 | 26 | <25 | 12-48 | 280 | 59.5 | |
| Ф2200×4500 | 21.5 | 27 | <25 | 9-45 | 280 | 54.5 | |
| Ф2200×6500 | 21.7 | 35 | <25 | 14-26 | 380 | 61 | |
| Ф2200×7000 | 21.7 | 35 | <25 | 15-28 | 380 | 62.5 | |
| Ф2200×7500 | 21.7 | 35 | <25 | 15-30 | 380 | 64.8 | |
| Ф2400×3000 | 21 | 23 | <25 | 7-50 | 245 | 58 | |
| Ф2400×4500 | 21 | 30 | <25 | 8.5-60 | 320 | 72 | |
| Ф2700×4000 | 20.7 | 40 | <25 | 22-80 | 380 | 95 | |
| Ф2700×4500 | 20.7 | 48 | <25 | 26-90 | 480 | 102 | |
| Ф3200×4500 | 18 | 65 | <25 | 按工艺条件定 | 630 | 149 | |
| Ф3600×4500 | 17 | 90 | <25 | 按工艺条件定 | 850 | 169 | |
| Ф3600×6000 | 17 | 110 | <25 | 按工艺条件定 | 1250 | 198 | |
| Ф3600×8500 | 18 | 131 | <25 | 45.8-256 | 1800 | 260 | |
| Ф4000×5000 | 16.9 | 121 | <25 | 45-208 | 1500 | 230 | |
| Ф4000×6000 | 16.9 | 146 | <25 | 65-248 | 1600 | 242 | |
| Ф4000×6700 | 16.9 | 149 | <25 | 75-252 | 1800 | 249 | |
| Ф4500×6400 | 15.6 | 172 | <25 | 84-306 | 2000 | 280 | |
| Ф5030×6400 | 14.4 | 216 | <25 | 98-386 | 2500 | 320 | |
| Ф5030×8300 | 14.4 | 266 | <25 | 118-500 | 3300 | 403 | |
| Ф5500×8500 | 13.8 | 338 | <25 | 148-615 | 4500 | 525 |
客户现场
格子型球磨机生产线现场
