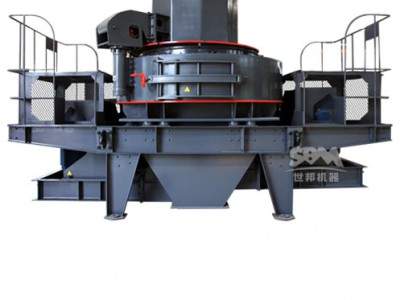

VSI系列整形机 新型制砂机

 我公司研制的整形机集破碎整形和单功能整形于一体：针对不同的石料、不同的用途，通过改变破碎腔的进料方式和核心结构即可实现；同时，合理的调节不仅有助于保证粒型，还可极大限度的提高产量，降低运行成本。

【进料粒度】: 50-80mm

【生产能力】: 60-520T/h

【应用领域】:

金属与非金属矿等

【适用物料】:

铁矿石、 有色金属矿石、 石灰石、 石英岩、 沙岩 等

产品优势

性能优越 使用寿命长

1、专用的轻油润滑循环系统，确保温升在25℃以内；

2、全新的自动保护装置，为机器提供振动、机油过滤、报警等预警系统，可提前消除隐患；

3、新型油质过滤系统，保证轴承及其他传动装置不被意外磨损，增长使用寿命；

4、耐磨材料的优化排列设计，提高使用寿命40%以上，从而降低成本40%以上；

5、主要材料采用国际名厂配置，常规物料可连续使用一个月以上不停机。

品质升级 破碎效率高

1、优异的叶轮设计大大减少了物料通过阻力，提高物料通过量及破碎比，比传统冲击破效率提高10% ～60%；

2、液压装置，自动起盖，降低人工劳动强度，检修极为方便，从根本上提高了使用效率；

3、机架采用热铆新工艺，增强设备的结构强度和韧性，保证设备运转的平稳度，使品质上升到一个全新的层面；

4、采用世界先进的轻油防渗漏装置，免除更换油封的麻烦。

5、提高了进料基础粒度，最大可进Φ80mm（传统设备只可进：最大Φ50mm）

工作原理

中心进料：物料落入进料斗，经中心进料孔进入旋转的叶轮内加速，然后从叶轮内射出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到涡流腔内 涡状料衬（石打石）上，先被反弹到破碎腔顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，最后经由下部排料口排出。

中心进料伴随环形瀑落进料：物料落入进料斗，再经环形孔落下，被散料锥分成两股。一股经分料盘进入高速旋转的叶轮，另一股从分料盘四周落下。进入叶轮的物料，在叶轮内被迅速加速后射出，首先同散料锥四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，先被反弹到粉碎腔顶部，后偏转向下运动，叶轮流道发射出来的物料撞击形成连续的物料幕，最后经下部排料口排出。

技术参数

型号	瀑落与中心进料	全中心进料	软料	硬料	主轴转速(r/min)	功率 (kw)	电机型号	外形尺寸 (mm)
	通过量(t/h)		最大进料粒度(mm)
VSI7611	120-180	60-90	35	30	1700-1890	4-55×2	Y250M-4/55	4100×2250×2258
VSI8518	200-260	100-130	40	35	1520-1690	4-90×2	Y280M-4/90	4140×2280×2425
VSI9526	300-380	150-190	45	40	1360-1510	4-132×2	Y315M-4/132	4560×2450×2780
VSI1140	450-520	225-260	50	45	1180-1310	4-200×2	Y315L2-4/200	5100×2690×3200
