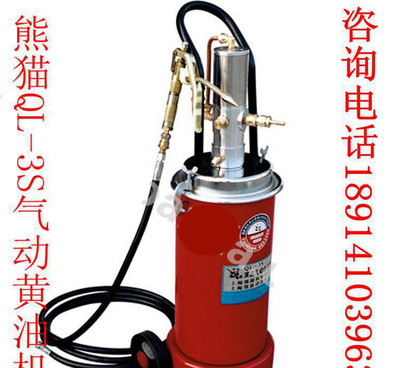

气动高压黄油加注机/黄油枪/黄油机



        产品概述：上海熊猫原装QL-3S气动高压注油器，是压缩空气驱动气缸活塞连接柱塞泵柱塞，以增压作用将油料产生高压。为注油工艺机械化生产效率高，劳动强度低，使用方便，安全可靠，对加注各种锂基脂黄油等粘度较大的油料。适用于汽车，拖拉机及其它各种动力机械的加注黄油作业。




1.             技术参数：压力比：50：1

2.             输油量：0-0.75L/min

3.             压缩空气：0.6-0.8Mpa

4.             输送压力：30-40Mpa

5.             设备重量：13kg




         品牌：熊猫



              型号 ：QL-3S



              进气比:50:1



               进气范围:0.6-0.8MPa



              输油量:0.75L/Min



               出油压力:30-40MPa



              桶容积:12L

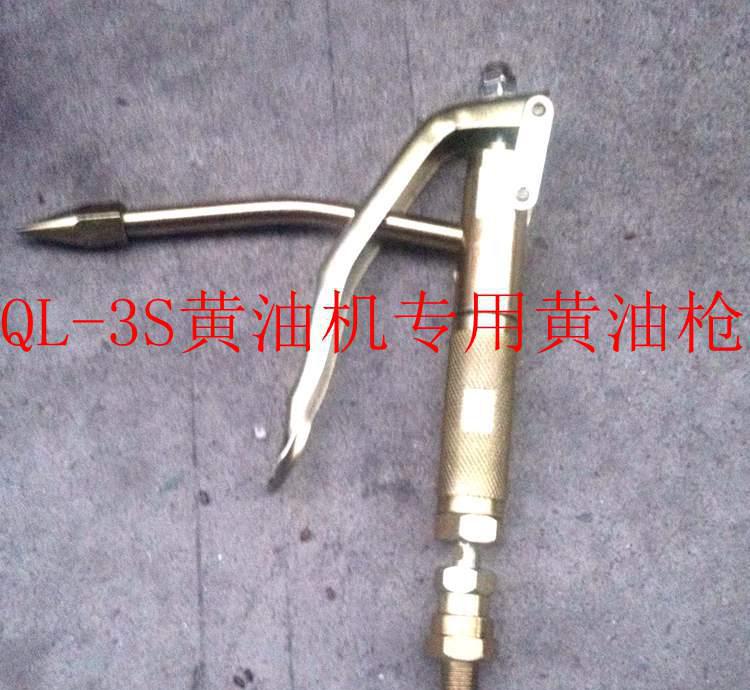

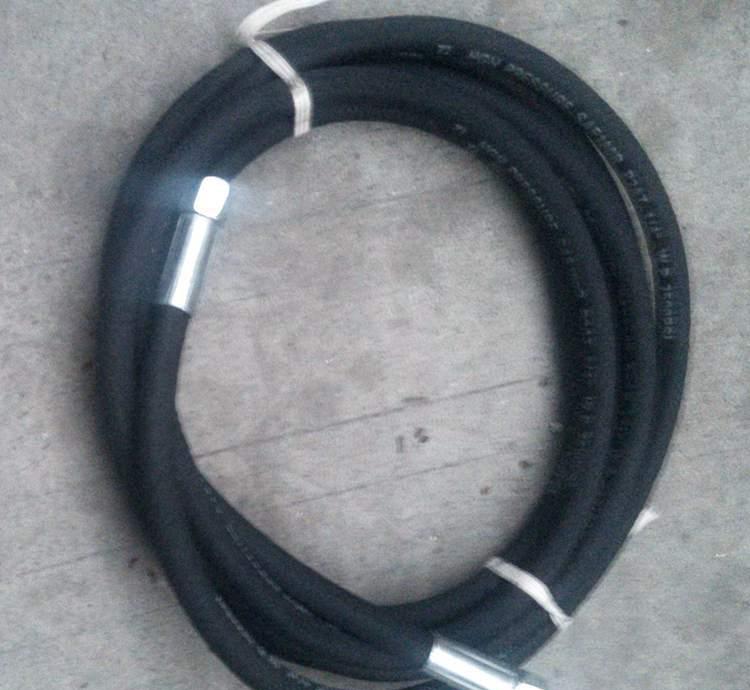

              配**:HCG-150高压黄油枪 4M高压油管



              净重:12.5公斤    毛重:14公斤  包装尺寸:910*380*3350MM























   工作原理：气动高压注油器，是由空气泵连接柱塞泵为一体的称为注油泵，集装黄油的贮油筒，注油枪，高压橡胶软管，快换接头等部件组成。



             一、注油泵上端部分为空气泵，由压缩空气进入配气室通过滑块滑阀气流换向装置，使空气进入气缸活塞上端或活塞下端，达到活塞在一定行程内自动换向进气和排气活塞作往复的运动。注油泵的下端部分是柱塞泵，它的动力来源于空气泵，二者连接杆联拉与空气泵同步作往复运动。柱塞泵内有二个单向阀，一个在柱塞泵的进油口，是套在提料杆上称为四脚阀门与提料杆轴滑配密封与四脚阀门座平面密封；另一个在柱塞杆端部排油口是一个钢球阀门，用锥面线性密封，它们的工作是与注油泵同步往复工作着，当柱塞杆向上运动时，钢球阀门关闭，插入筒底进油套在筒内活塞环向油面挤压下已充满油料，在提料杆连接着的提料板将油料向上提，油料就推开四脚阀门向上开启进入泵内，同时钢球阀向上开启排油；当柱塞杆向下运动时，四脚阀门向下关闭，泵内油料受柱塞杆挤压又打开钢球阀门再次排油，这样注油泵只要上下往复运动，均得到排油作用。

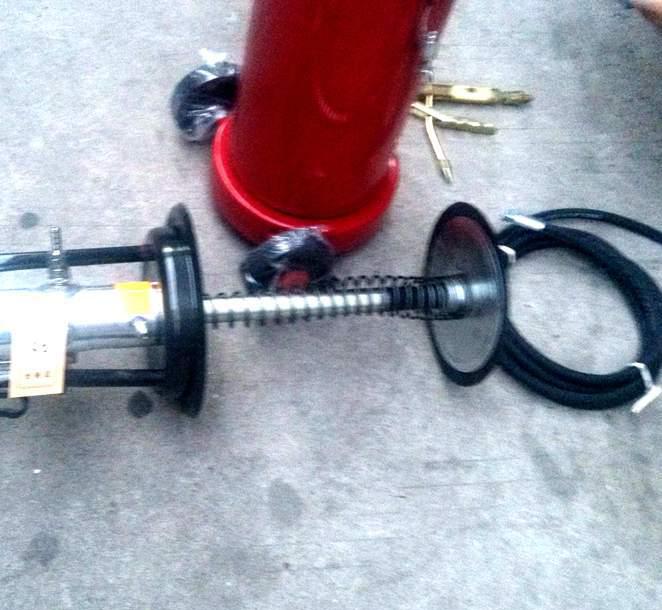

            二、贮油筒内装有密封活塞环，使筒内油料由弹簧压力作用下，将活塞压向油面，能隔离污染保持油料清洁，同时能借助输送泵口油脂充分吸油。

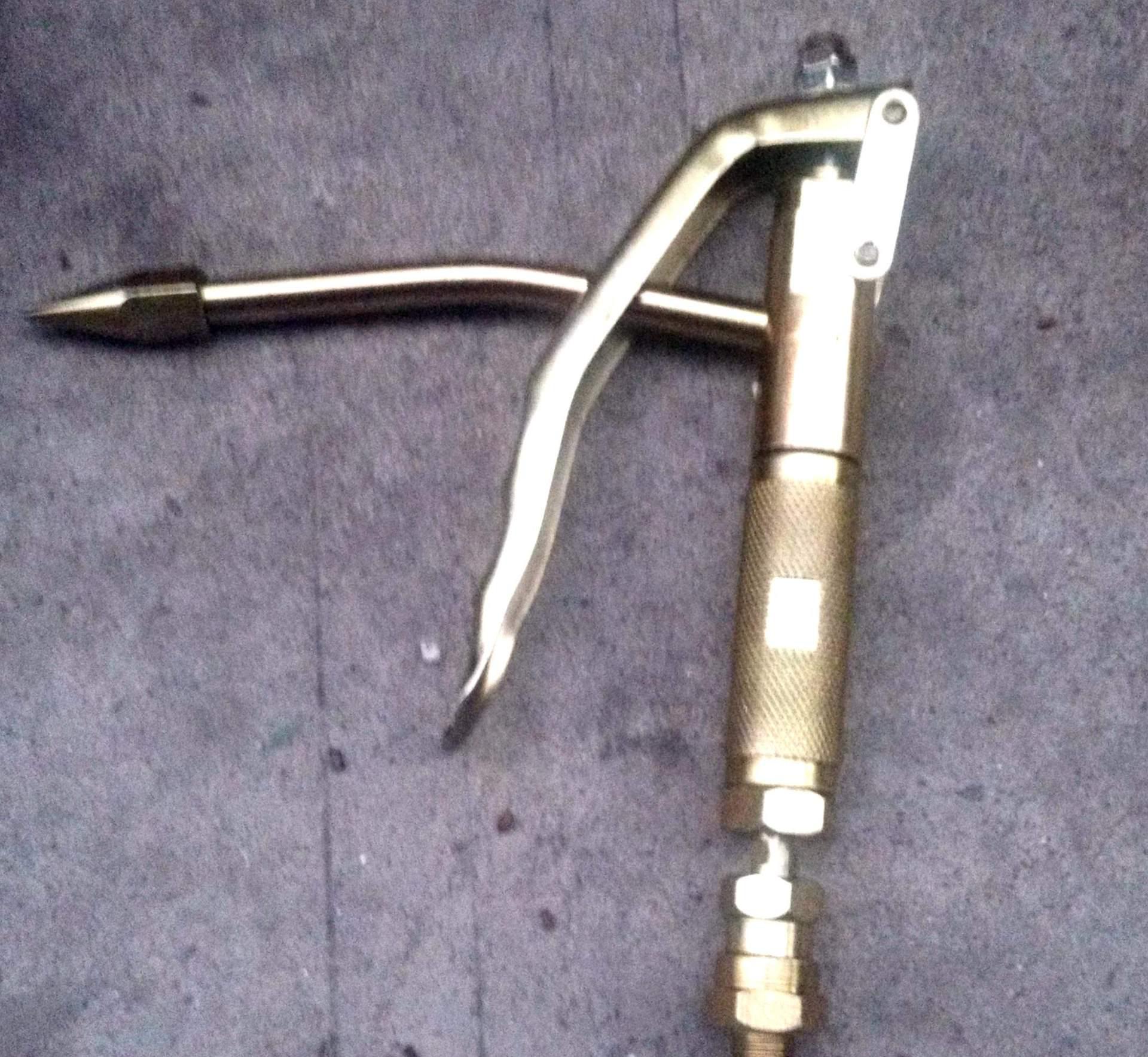

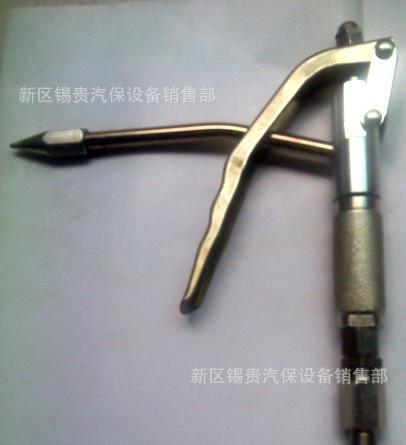

            三、注油枪是注油操作过程中的工具，将泵排出的高压油料连接高压橡胶软管输送到枪，由枪的喷咀直接与需要的注油点接触，扣动扳机就把油料注入所需的部位。根据特殊注油点的需要，
