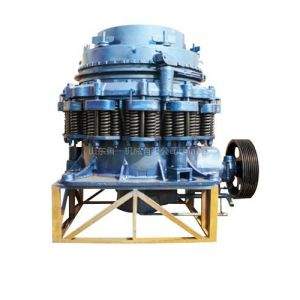

PY系列弹簧圆锥式破碎机
工作原理
电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮，使偏心套旋转，致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的，只是支掸球面瓦，承受破碎力。由于破碎机主轴不动而偏心套传递破碎力，故该结构可承受较大破碎力，对细碎和超细破碎非常适应，因为超细破碎的破碎力是非常大的。该破碎机适用于金属矿山选矿厂第三段或第四段破碎;适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区。
产品特点
1、动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2、物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3、产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4、采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命。
应用范围
圆锥式破碎机广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定：标准型适用于中碎，中型适用于细碎，短头型适用于超细碎。
技术参数
|
型号 |
破碎头底部直径 |
最大进料料度 |
出料调整范围 |
破碎产量 |
电机功率 |
偏心轴转速 |
重量 |
外形尺寸 |
|
PYB600 |
600 |
75 |
12-25 |
40 |
30 |
365 |
5 |
2234×1370×1675 |
|
PYZ600 |
600 |
35 |
3-13 |
5-23 |
30 |
365 |
5.3 |
2234×1370×1675 |
|
PYB900 |
900 |
115 |
15-50 |
50-90 |
55 |
333 |
11.2 |
2692×1640×2350 |
|
PYZ900 |
900 |
60 |
5-20 |
20-65 |
55 |
333 |
11.2 |
2692×1640×2350 |
|
PYD900 |
900 |
50 |
3-13 |
15-50 |
55 |
333 |
11.3 |
2692×1640×2350 |
|
PYB1200 |
1200 |
145 |
20-50 |
110-168 |
110 |
300 |
24.7 |
2790×1878×2844 |
|
PYZ1200 |
1200 |
100 |
8-25 |
42-135 |
110 |
300 |
25 |
2790×1878×2844 |
|
PYD1200 |
1200 |
50 |
3-15 |
18-105 |
110 |
300 |
25.3 |
2790×1878×2844 |
|
PYB1750 |
1750 |
215 |
25-50 |
280-480 |
160 |
245 |
50.3 |
3910×2894×3809 |
|
PYZ1750 |
1750 |
185 |
10-30 |
115-320 |
160 |
245 |
50.3 |
3910×2894×3809 |
|
PYD1750 |
1750 |
85 |
5-13 |
75-230 |
160 |
245 |
50.2 |
3910×2894×3809 |
|
PYB2200 |
2200 |
300 |
30-60 |
490-750 |
260-280 |
220 |
80 |
4622×3302×4470 |
|
PYZ2200 |
2200 |
230 |
10-30 |
200-580 |
260-280 |
220 |
80 |
4622×3302×4470 |
|
PYD2200 |
2200 |
100 |
5-15 |
120-340 |
260-280 |
220 |
81.4 |
4622×3302×4470 |
