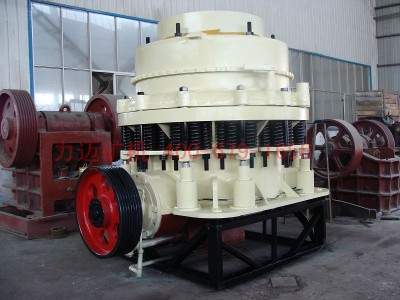

圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠，生产效率高，调整方便，使用经济等特点。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎，中型适用于细碎；短头型适用于超细碎。
圆锥破碎机工作特点：
1)动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2)物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3)产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4)结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成.
5)动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。
6)本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
圆锥破碎机技术参数：
Technical Data of Cone Crusher:
|
型 号 |
破碎锥 |
进料口尺寸 |
最大进料边长 |
出料口 |
处理能力 |
偏心套转速 |
功率 |
重量 |
|
(mm) |
(mm) |
(mm) |
(mm) |
(t/h) |
(r/min) |
(kw) |
(T) |
|
|
PYB600 |
Ф 600 |
75 |
12-25 |
65 |
40 |
356 |
30 |
5 |
|
PYD600 |
Ф 600 |
40 |
2-13 |
35 |
12-23 |
356 |
30 |
5.5 |
|
PYB900 |
Ф 900 |
135 |
15-50 |
115 |
50-90 |
333 |
55 |
11.2 |
|
PYZ900 |
Ф 900 |
70 |
5-20 |
60 |
20-65 |
333 |
55 |
11.2 |
|
PYD900 |
Ф 900 |
50 |
3-13 |
50 |
15-50 |
333 |
55 |
11.3 |
|
PYB1200 |
Ф 1200 |
170 |
20-50 |
145 |
110-168 |
300 |
110 |
24.7 |
|
PYZ1200 |
Ф 1200 |
115 |
8-25 |
100 |
42-135 |
300 |
110 |
25 |
|
PYD1200 |
Ф 1200 |
60 |
3-15 |
50 |
18-105 |
300 |
110 |
25.3 |
|
PYB1750 |
Ф 1700 |
250 |
25-50 |
215 |
280-480 |
245 |
160 |
50.3 |
|
PYZ1750 |
Ф 1700 |
215 |
10-30 |
185 |
115-320 |
245 |
160 |
50.3 |
|
PYD1750 |
Ф 1700 |
100 |
5-13 |
85 |
75-230 |
245 |
160 |
50.2 |
|
PYB2200 |
Ф 2200 |
350 |
30-60 |
300 |
59-1000 |
220 |
280/260 |
80 |
|
PYZ2200 |
Ф 2200 |
275 |
10-30 |
230 |
200-580 |
220 |
280/260 |
80 |
|
PYD2200 |
Ф 2200 |
130 |
5-15 |
100 |
120-340 |
220 |
280/260 |
81.4 |
