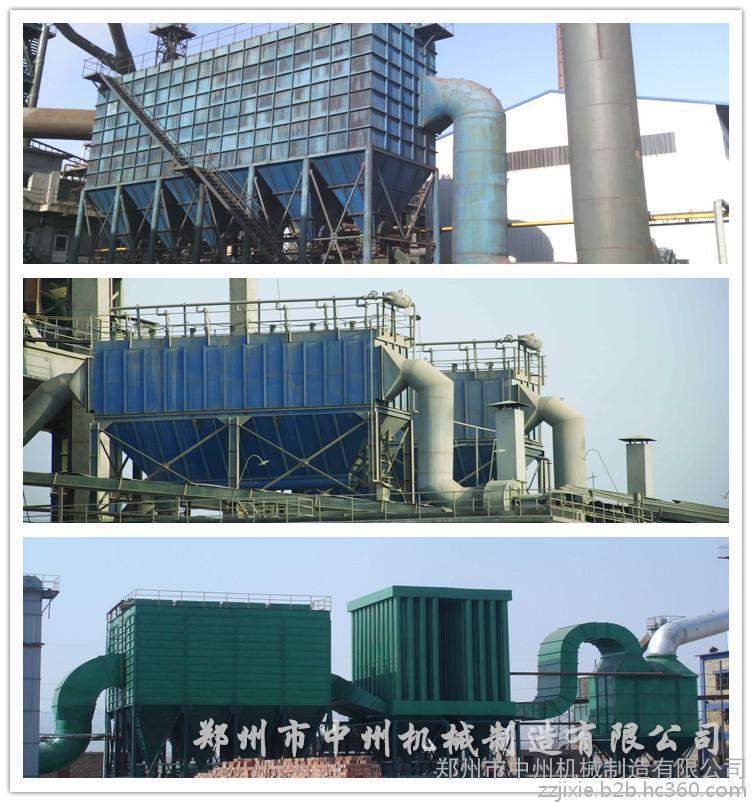

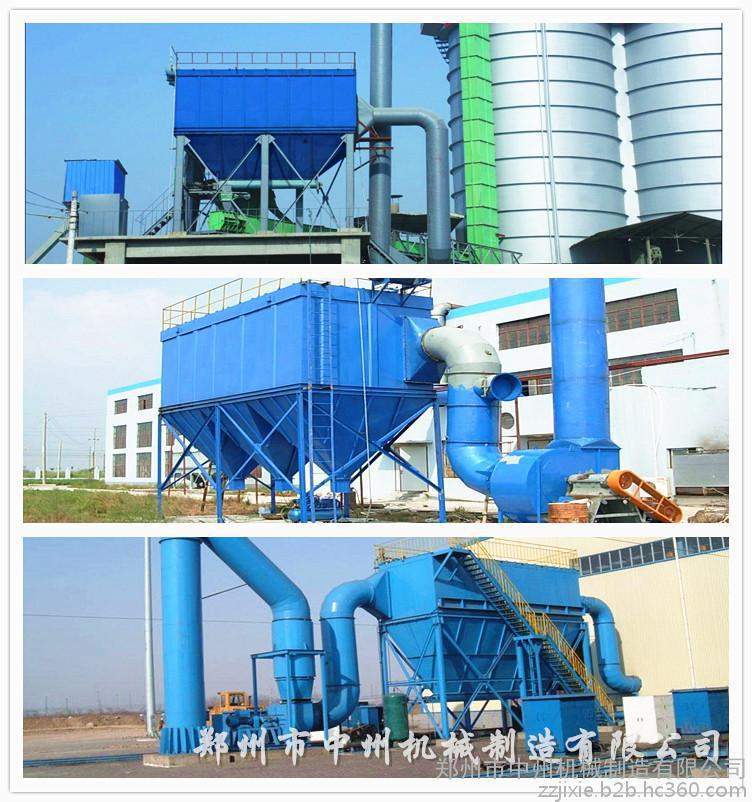

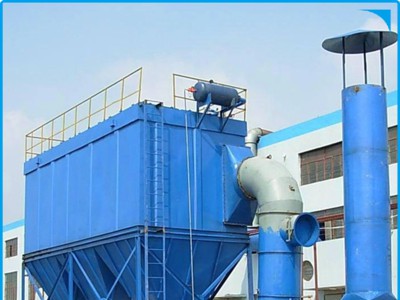

中州**脉冲除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘，该产品配套雷蒙磨粉机使用，可以有效提高粉尘排放标准，控制雷蒙磨生产过程中产生的细微粉尘，做到无污染、无粉尘生产。
滤袋数量：48条
滤袋规格：φ130*2450
骨架数量：48根
脉冲阀数量：6个
脉冲阀规格：1寸直角（24v）
处理风量：9000-15000m3/h
过滤风速：1-1.2m/min
过滤面积：48m2
滤袋采用纺织的滤布和非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器时，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入集灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。一般新滤料的除尘效率是不够高的，滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。 袋式除尘器结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。 袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。
脉冲袋式除尘器设备正常工作时，含尘气体由进风口进入灰斗，由于气体体积的急速膨胀，一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗，其余大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被滞留在滤袋的外侧，净化后的气体由滤袋内部进入上箱体，再由排风口排入大气，从而达到除尘的目的。随着过滤的不断进行，除尘器阻力也随之上升，当阻力达到一定值时，清灰控制器发出清灰命令，向脉冲电磁阀发出信号，随着脉冲阀把用作清灰的高压逆向气流送入袋内，滤袋迅速鼓胀，并产生强烈抖动，导致滤袋外侧的粉尘抖落，达到清灰的目的。
检修与保养
运行时必须经常检查除尘器各部位运转情况，并对各部位进行维护保养，特别注意检查一下关键部位，使设备处在良好运行状态。
1.检查布袋除尘器进出口处的压差变化，如发现压差有异常减小或增大，可从布袋破损或堵塞方面进一步检查。
2.周期性的检查箱体的完整性，减少设备的漏风率。
3.电缆：查看所有的导管、电缆和连接处是否有磨损和断裂。
4.经常检查除尘器的脉冲清灰系统是否正常工作，如不正常，应着重检查气包上调压阀、控制装置、脉冲阀、电磁阀等有否失灵或损坏，并予以及时维修或更换。
5.检查风机和电机的运转是否正常。
6.检查排灰系统的排灰情况是否有堵塞现象。
7.根据润滑剂清单，定期对设备上需润滑部位补充润滑油或润滑脂。
安装指导要求
1.安装在产生粉尘的机械设备邻近处，并由用户按照除尘器上的进气口尺寸，可自行配置金属或塑料吸尘管道和吸尘罩。
2.除尘器在工作前应检查检修门，出灰门，及风管连接系统是否密封，以免泄露，降低吸尘效果。
3.该除尘器电压为三相交流电380V，从除尘器上的外部电线接上电源后即可开始使用，初转动时，应注意风机是否正转（如反转，风量很小，需调换电源接线）。
4.除尘器电控箱盖，在工作时不得随意打开，如需调节清灰时间，或需检查电路时，应停机后切断电源再进行工作。
5.根据粉尘性质和容量的大小，应定时振打清灰，一般情况每班振打三到四次，以确保除尘器正常工作。
6.根据实际需要，定期进行清除灰尘，集尘器内灰尘清除时，只需在风机和清灰机构工作停止时，打开密封的出灰门，抽出抽屉即可。
7.为了保证除尘设备处于**工作状态，应尽量靠近粉尘发源地，一般以1.5米到2.0米**，连接管道尽可能短，并尽量减少弯头，以免增加阻力损失。
8.吸尘罩是保证除尘器机组处于**状态的关键配件，使用单位应根据加工件的外型尺寸粉尘的性质，按照通、近、顺、封、设计吸尘罩的原则，制作理想的吸尘罩。
性能参数 | 型 号 | |||||||
ZMC-32 | ZMC-48 | ZMC-64 | ZMC-80 | ZMC-96 | ZMC-112 | |||
处理风量/m3·hˉ1 | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 | ||
总过滤面积/㎡ | 26 | 39 | 50 | 65 | 81 | 98 | ||
过滤风速m/min | 1.00-1.50 | 1.00-1.50 | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 | ||
滤袋数量/条 | 32 | 45 | 60 | 80 | 100 | 120 | ||
入口气体温度/℃ | ≤120 | |||||||
阻力/Pa | ≤1200 | |||||||
入口粉尘浓度/mg·m3 | ＜200 | |||||||
出口排放浓度/mg·m3 | ≤50 | |||||||
压缩 气体 | 压力/MPa | 0.5-0.7 | ||||||
耗气量/m3·min | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | ||
承受负压/pa | 5000 | |||||||
脉冲阀数量/个 | 4 | 6 | 6 | 8 | 10 | 12 | ||
风 机 | 型号 | 4-68-3.15A | 4-72-3.6A | 4-72-3.6A | 4-72-4A | 4-72-4A | 4-72-4.5A | |
配套电机 | 型号 | Y90S-2 | Y100L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 | |
功率/kw | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | ||
质量/kg | A型（帯灰斗） | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 | |
B型（不带灰斗） | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 | ||
