一、概述

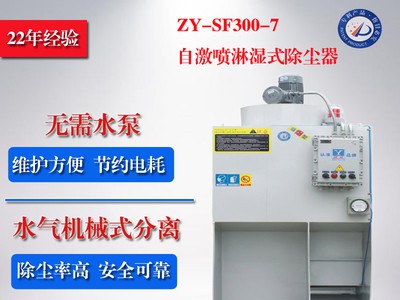

ZY-SF300-2自激喷淋湿式除尘器，是本公司自主研发的一种适用于如铝、锌、镁合金在打磨、抛光过程中产生的危险性粉尘场合下的湿式除尘器。
此产品是一种无泵自激喷淋式除尘器，在整个水循环过程中，无须利用任何过滤材料。除尘仓、水气分离仓整体结构无积灰死角，随时可清洗，可观察。空气流通安全性能好。
二、主要结构及工作原理
1、主要结构：
本机组主要结构：由箱体、防爆电机、离心风机、消音器、电控箱、照明灯、水位声光报警器、压差表等组成。
2、工作原理：
自激喷淋湿式除尘器，是通过电机带动离心风机的运转，在密封的除尘箱体内产生负压。底部存水仓所储存的水与设在外进风口处的抛光机工作时所产生的粉尘，在箱体内部负压及进风口外侧大气压力的作用下大部分粉尘与水气充分混合，沉降存水仓底部。余留小部分粉尘随气流经过内进风口，在此过程中内进风口因为风机负压的作用下，流速突然加快同水面冲击所成的水浪和粉尘完全混合，既达到了除尘的目的又避免了铝、镁等易燃易爆粉尘燃烧的可能性，在风机负压的作用下，除尘以后的水气进入设有多道隔板的水气分离腔中，在水气分离腔隔板的作用下，使水气重新凝结流回回水仓，通过回水仓对应部位的水帘喷口往复循环的喷淋，达到无泵供水喷淋的目的，水返回储水仓中。
与水分离的气体，经过消音器，从出风口排出箱体，与水充分混合的粉尘，则通过水气分离器，随着水流流至存水仓。抛光时所产生的粉尘，则在存水仓经过沉降后，沉积在存水仓中定期清理。实现对抛光过程中粉尘及有害气体的收集及统一无害化处理。
