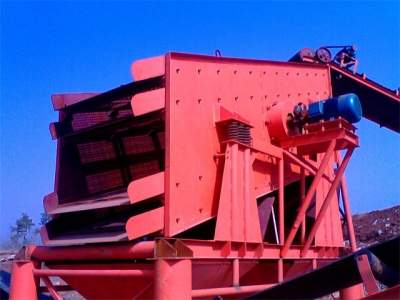

振动筛是利用振子激振所产生的复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛
RKYD~B.jpg)
振
体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
