（一）工作原理： 含尘气体由进风口进入灰斗，其中粗颗粒的粉尘因风速降低直接沉降落入灰斗，细小粉
尘随气流进入袋室，经过滤袋过滤后形成粉尘层附着在滤袋的外壁，净化后的气体进入净气室，经出风口
排出。随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，可使处理风量逐渐减少。为正
常工作，要控制阻力在一定范围内（1200~1500Pa）必须对滤袋进行清灰，清灰时由脉冲控制仪按顺序
触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀由喷吹管的喷吹孔高速喷出，同时诱导周边
净气进入滤袋，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘层脱落，滤袋恢复过滤能力。脱落的粉尘落
入灰斗，经过设定的时间定时由排灰阀排出。如此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气
体正常通过，保证除尘系统运行。

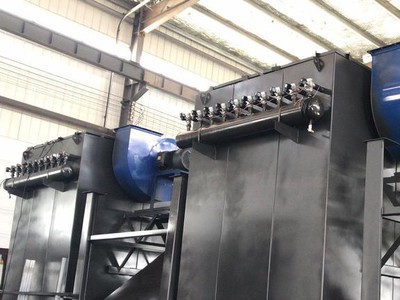

（二）结构： MC系列除尘器由上箱体、灰斗，卸灰阀和喷吹清灰系统组成。 上箱体由花板分为
袋室与净气室，净气室在上部包括出风口和顶部检修门；喷吹系统的喷吹管安装在净气室；滤袋安装在
花板上，内部由滤袋框架支撑；灰斗由灰斗、进风口及检查门组成；喷吹系统包括控制阀、脉冲阀喷吹
管、气包与控制仪表。
（三）喷吹系统： 喷吹系统是脉冲袋式除尘器的关键部分，直接影响除尘器的运行。此系统的运行由脉冲
控制仪控制，脉冲控制仪无信号输出时，控制阀的排气口关闭，脉冲阀喷吹口处于关闭状态；控制仪发出
信号时，控制阀排气口被打开将脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差致使膜片产生位
移将脉冲阀喷吹口打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷吹进入滤袋（为一次风），同时
诱导了数倍于一次风的周围空气（称二次风），造成滤袋内瞬间正压，滤袋膨胀抖动，使外壁的粉尘脱落
实现清灰。调整控制仪的脉冲周期和脉冲时间，可使除尘器阻力保持在限定范围内。
