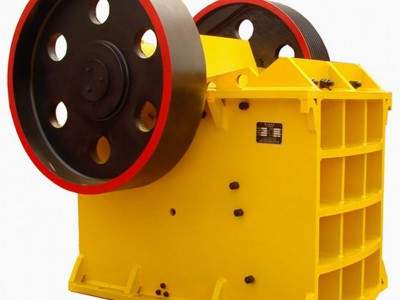

一.鄂式破碎机简介

鄂式破碎机出现于1858年，简称鄂破，英文名字Jaw Crasher,主要由动鄂和静鄂两块鄂半组成破碎腔，类似于动物采用两个鄂运动而完成物料破碎的破碎机。鄂式破碎机具有破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，易用经济等特点。刚开始在筑路工程中被使用，以后用于矿山，冶炼，建材，铁路，水利等不同的行业。

二.鄂式破碎机的性能特点

1.结构简单，工作可靠，运营费用低

2.破碎比大，产品粒度均匀

3.破碎腔深但无死区，增加了进料量和机器的每小时的产量

4.设备节能：单机节能15%～30%，系统节能一倍以上

5.润滑安全可靠，便于保养

6.噪音小，粉尘少

三.鄂式破碎机的类型

根据鄂板得滚迹和结构形工得不同，可分为四种类型：

1.复摆型鄂式破碎机。

2.筒摆式鄂式破碎机。

3.综合摆动型鄂式破碎机。

四.鄂式破碎机的工作原理

在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.随着电动机连续转动而破碎机动鄂作周期运动压碎和排泄物料，实现批量生产。

五.鄂式破碎机结构概况及主要部件

鄂式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。

（一）固定体：机架式鄂式破碎机的主要部件，有两种中碳钢铸造机架和中碳钢钢板焊接机架。

（二）转动提：鄂式破碎机传动和承受力的主要部分，由动鄂、偏心轴、轴承、皮带轮等几部分组成。

1.动鄂由动鄂支架和活动鄂板等部件组成，鄂破的动鄂支架采用35#铸钢，并经过调质处理。

2.鄂式破碎机的偏心轴由45#钢车制，并经过调质处理。

3.轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。

4.鄂板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。

(三)调整装置：用来调整排料口的大小尺寸，控制鄂式破碎机出料粒度，有提长楔块式和顶杆垫片式两种。

六.鄂式破碎机主要技术参数

七.鄂式破碎机安全操作流程

1.操作本机人员，须经过安全教育培训

2.设备运作时，严禁从上面向机内窥视

3.设备运作时，严禁任何调整，清理或检修等工作

4.设备运转时，严禁用手直接在进料口上破碎腔内搬运或挪移石料。

5.设备的电器设备一定要接地，并将电线安装在绝缘管内。

八.鄂式破碎机的发展趋势

1.由于实现多碎少磨的关键是降低最终破碎产品粒度（即入磨粒度），因此这一范围内科研和开发工作中，破碎设备所占的比重大于粉磨设备，其中又以细碎和超细碎设备的研制和开发占较大比重。

2.为了实现多碎少磨，国内越来越多的引进国际先进粉碎工程设备，并且越来越多的引进大型设备。
