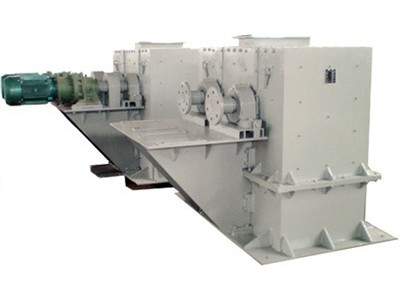

点击图片查看原图
用途：联合式破碎机用于破碎各种脆性物料，如纯碱、化肥等小颗粒物料，特别用于化工、人工制砂、煤粉制备、矿山冶炼等行业。
破碎机工作原理
该机由两个相对转动的齿辊和环链组成，物料由上方给入两齿辊中间，当两齿辊同步相对转动时，辊面上的齿牙将物料咬住并加以劈碎，破碎后产品随齿辊转动从下部排出。破碎产品粒度由两齿辊的间隙决定。部分物料被挤成料饼，落下后经过环链进行二次破碎。
型号说明
技术参数
|
参数 型号 |
齿辊（直径×长度）（dm） |
齿辊转 速/min |
链破转速/min |
进料粒度 （mm） |
出料粒度 （mm） |
产 量 (t/h) |
齿辊电机功率 (kw) |
链破齿辊电机功率 (kw) |
|
HPC5050 |
50×50 |
10-200 |
960 |
〈40 |
0.5-8 |
5-20 |
7.5×2 |
5.5 |
|
HPC6060 |
60×60 |
10-200 |
960 |
〈60 |
0.5-10 |
10-40 |
11×2 |
5.5 |
|
HPC8080 |
80×80 |
10-200 |
960 |
〈80 |
0.5-10 |
15-50 |
22×2 |
7.5 |
|
HPC100100 |
100×100 |
10-200 |
960 |
〈100 |
0.5-10 |
20-50 |
30×2 |
11 |
|
HPC120120 |
120×120 |
10-200 |
960 |
〈100 |
0.5-12 |
25-80 |
37×2 |
15 |
HPC6060破碎机方案图
