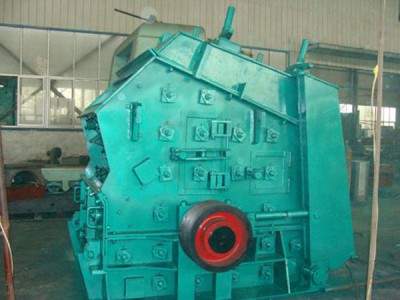

点击图片查看原图
反击式破碎机特点：
该机结构简单具有破碎比大、重量轻、能耗少、产量高，破碎产品呈立方形体等特点
反击式破碎机工作原理：
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三、反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。
反击式破碎机技术参数:
| 型号/项目 | 转子 直径 (mm) |
转子 宽度 (mm) |
转子 速度 (r/min) |
最大进 料粒度 (mm) |
出料 粒度 (mm) |
生产 能力 (t/h) |
电机型号 | 电机 功率 (kw) |
电机 转速 (r/min) |
重量 （不含电机） |
外形尺寸 （L×W×H）mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PF-0504 | 500 | 400 | 970 | 100 | ≤20 | 4-8 | Y160M-6 | 7.5 | 970 | 1500 | 1425×1570×1011 |
| PF-0506 | 590 | 600 | 970 | 150 | ≤20 | 10-20 | Y200L2-6 | 22 | 970 | 1870 | 1460×1590×1380 |
| PF-0607 | 640 | 740 | 980 | 150 | ≤25 | 15-25 | Y225M-6 | 30 | 980 | 4000 | 1480×1620×1570 |
| PF-0705 | 750 | 500 | 920 | 200 | ≤20 | 20-30 | Y225M-6 | 30 | 980 | 4635 | 1560×1440×1590 |
| PF-0807 | 850 | 700 | 980 | 300 | ≤25 | 20-35 | Y250M-6 | 37 | 980 | 5400 | 1980×1560×1670 |
| PF-1007 | 1000 | 700 | 680 | 250 | ≤20 | 30-50 | Y250M-6 | 37 | 980 | 6500 | 2235×1776×1860 |
| PF-1010 | 1000 | 1000 | 680 | 300 | ≤25 | 50-70 | Y280M-6 | 55 | 980 | 11000 | 2320×2255×1624 |
| PF-1013 | 1000 | 1300 | 550 | 300 | ≤40 | 80-120 | Y315L1-8 | 90 | 740 | 12000 | 2830×2500×1840 |
| PF-1210 | 1250 | 1000 | 478 | 350 | ≤30 | 10-120 | Y315L2-8 | 110 | 740 | 16200 | 3357×2255×2466 |
| PF-1214 | 1250 | 1400 | 478 | 350 | ≤40 | 130-180 | Y355M1-8 | 132 | 740 | 18579 | 2700×2700×2900 |
| PF-1315 | 1320 | 1500 | 450 | 500 | ≤50 | 160-250 | Y355L2-8 | 200 | 740 | 19000 | 2750×2720×2930 |
| PF-1320 | 1320 | 2000 | 450 | 500 | ≤50 | 300-375 | Y450-8 | 315 | 750 | 24000 | 2780×2760×2960 |
| PF-1416 | 1400 | 1600 | 440 | 600 | ≤80 | 280-320 | Y400-8 | 280 | 750 | 28500 | 2800×2650×2690 |
| PF-1622 | 1600 | 2250 | 430 | 800 | ≤80 | 500-600 | Y450-8 | 450 | 750 | 92000 | 2900×2950×2760 |
| PF-1822 | 1800 | 2250 | 380 | 1000 | ≤90 | 650-800 | Y500-8 | 560 | 750 | 106500 | 3400×3160×2980 |
| 2PF-1010 | 1000 | 1000 | 574 | 450 | ≤25 | 50-70 | Y315S-8 | 55 | 740 | 23000 | 4800×3375×3180 |
| 1000 | 1000 | 880 | Y315S-6 | 75 | 990 | ||||||
| 2PF-1212 | 1250 | 1250 | 612 | 700 | ≤25 | 80-150 | Y315M-8 | 75 | 740 | 64000 | 5200×3900×4065 |
| 1250 | 1250 | 795 | Y315M-6 | 90 | 990 | ||||||
| 2PF-1416 | 1400 | 1600 | 635 | 800 | ≤30 | 100-200 | Y355M1-8 | 132 | 740 | 110000 | 5580×4430×4950 |
| 1400 | 1600 | 795 | Y355M1-6 | 160 | 990 |
