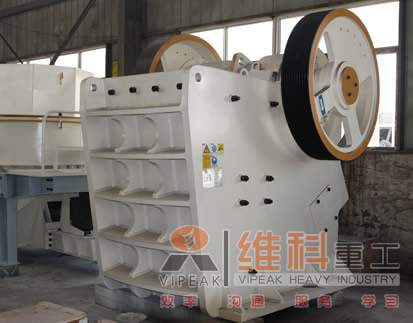

强力鄂颚式破碎机主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。 1、机架部分：由侧板、前箱组件、后箱焊件等组成。 2、偏心轴转动部分：主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。 3、破碎腔工作部分：主要由定颚板、动颚板、侧衬板、护板等组成，是破碎物料的工作零件。 4、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。 5、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。 工作原理： 强力鄂颚式破碎机破碎方式为曲动挤压型。 其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动鄂前后上下摆动，当动鄂推动动鄂板向定鄂板运动时，物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时，先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料，实现批量生产。
