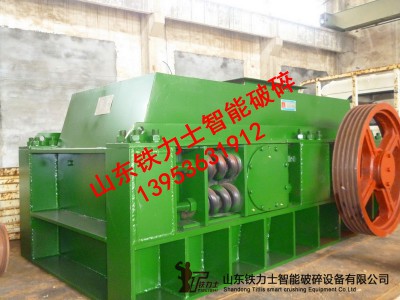

双辊破碎机（对辊破碎机）
一、概 述
双辊破碎机（对辊破碎机）主要由辊轮总成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。两辊轮分别以键固定在两转轴上，轴两端各有一组轴承支撑，固定轮用螺栓固定在机架上，活动轮则装有安全弹簧和滑动轴承盒。活动轮是用来调节间隙即成品粒度或者当两辊轮间落入金属杂物时，活动辊轮可以横向移动，从而不至于损坏设备。
二、对辊式破碎机的工作原理及结构:
1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，传动部分应根据实际情况自行安装安全罩。
对辊式破碎机(对辊破)的安装:
1、安装对辊破时应注意主机体与水平的垂直。
2、对辊破按设备的动力配置电源线和控制开关。
5、对辊破检查完毕，进行空负荷试车，试车正常即可进行生产。
4、对辊破应安装在水平的混凝土基础上，用地脚螺栓固定。
5、对辊破安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。
