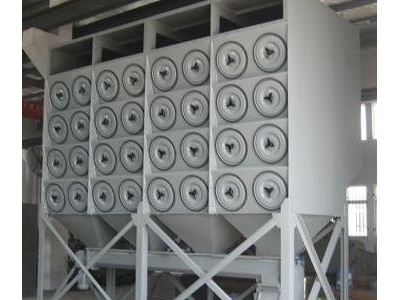

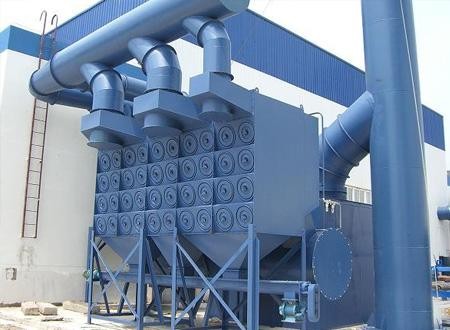

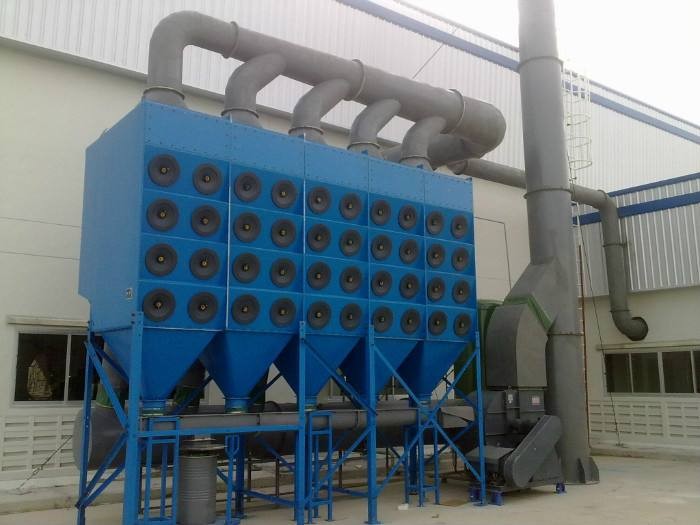

滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。 滤筒除尘器按安装方式分，可以分为斜插式，侧装式，吊装式，上装式。 滤筒除尘器按滤筒材料分，可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，覆膜滤筒除尘器，纳米滤筒除尘器等。滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。
滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置?在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。
