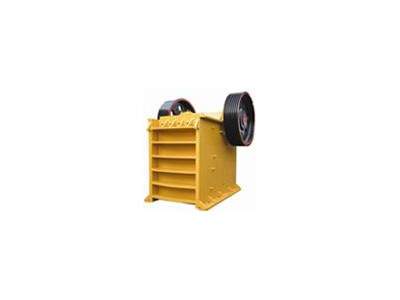

PE系列颚式破碎机
（颚式破碎机 颚破机）
一、概述 颚式破碎机 颚式破碎机 颚式破碎机 颚式破碎机 颚式破碎机 颚式破碎机
颚破机|颚破|颚式破碎机|九昌PE系列颚式破碎机厂家
适用于破碎硬物料（抗压强度＜250Mpa），如：铁矿石、钢渣、磷矿石、铜矿石、硅矿石、石灰石、石英石、陶瓷及与其硬度相当的固体物料的粗细碎作业，如各种选矿厂的大块料粗破碎，石料厂大块料粗破碎，水泥厂石灰石大块料粗破碎等，具有破碎比大、使用维修费特低、耗电量小、性能可靠等特点,可广泛用于矿业、石料厂、建材、冶金、陶瓷等行业。
二、工作原理
开机时电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动而破碎机动颚作周期运动压碎物料，破碎成理想颗粒从排料口排出 。
三、技术参数
|
规格型号 |
进料口尺寸（mm） |
进料粒度（mm） |
产量（t/h） |
电机功率 |
出料粒度（mm） |
外形尺寸（mm） |
重量（t） |
|
PE-400×250 |
400×250 |
210 |
5-20 |
15 |
20-60 |
1450×1315×1296 |
2.8 |
|
PE-400×600 |
400×600 |
340 |
16-65 |
30 |
40-80 |
1565×1732×1586 |
6.5 |
|
PE-500×750 |
500×750 |
425 |
45-100 |
55 |
50-100 |
1890×1916×1870 |
10.1 |
|
PE-600×900 |
600×900 |
500 |
50-120 |
75 |
65-120 |
2305×1840×2298 |
15.5 |
|
PE-750×1060 |
750×1060 |
630 |
115-210 |
90 |
80-140 |
2730×2472×2800 |
32 |
|
PE-900×1200 |
900×1200 |
750 |
140-260 |
110 |
95-165 |
3335×3182×3025 |
50 |
