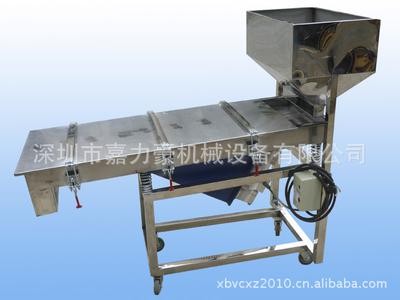

直线振动筛
一、机型特点：
1.整机全不锈钢制造，保证原料不受污染，清洗方便。
2.设计精致，操作方便，经久耐用。
3.效率高。适用范围广，可用于医药、食品、化工、塑料等行业的颗粒过筛分级，尤其适合与塑料粉碎机、造粒机辅助配套使用。
4.配有更大、多层规格，供客户选择。
二、主要技术参数：
用途：物料分级、筛选
型号：标准型
电机功率：550W（380V/50HZ）
大激振力：5000N
上网规格：1200*400MM 孔径：4MM（可按要求定做）
下网规格：1100*400MM 孔径：2MM（可按要求定做）
外形尺寸：1300*700*1250MM
三、工作原理
直线振动筛是振动电机驱动。当振动电机所产生的激振力在平行于电机轴线，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
四、振动筛结构
直线振动筛主要由装桶斗、网架、筛网、振动电机、电机台座、减振弹簧、支架、滑轮组成。
1)、装桶斗：由不锈钢焊接而成，装料量为30KG。
2)、网架：由高强度钢片制成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或产量大时可使用金属筛框。
3)、筛网：用复合**标准的不锈钢筛网。
4)、电机台座：标准型（电机安装在筛板下方的）振动筛的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故。
5)、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
6)、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。
7)、滑轮：便于振动筛移动，方便生产。
五、设备安装与调试
1、机身是否处于水平状态。
2、机座是否固定妥当。
3、筛网是否铺平
4、机身框架的束环螺丝是否锁紧。
5、电源要正确连接，严禁缺相运转。
6、开机后注意观察物料轨迹，并将运行轨迹调到所需要的状态。
六、定期检查与保养
1、在启动振动筛前，应检查周围是否有妨碍机器运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。
2、振动筛停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。
3、 定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是
否因振动而产生损坏，如发现问题应及时处理。
