用 途
BW型链板式喂料机是一种散状物料的输送设备,这种设备既能输送颗粒粒度在5mm以下的细物料,也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。
在水泥行业中,用于块状石灰石、石膏从矿仓底部到破碎机的输送,起到均匀喂料的作用。
结构与特点
BW型板式给料机具有牵引力大、功耗小、磨损小、漏料少、运行平稳、工作可靠、使用寿命长、检修方便等突出的优点。
1、链板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
2、牵引链采用承重与牵引分开的结构,提高了板喂机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧,能减速缓链条冲击载荷,提高了链条的使用寿命。
4、槽板采用双圆弧板,有效防止漏料。
5、尾部有枕木吸震,中部有特殊的吸震托辊支承,改善大块物料冲击两侧滚轮和槽板的受力力条件,提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式,不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿,奇偶数齿分开传动,寿命增加。
8、头部装置链轮切割成3瓣齿,不需拆卸链板即可更换轮齿,易维护。
9、本机宽度参照(丹麦)和AUMUND(德国)公司标准设计。
10、传动型式有开式型、行星型、悬挂型,可供选用。

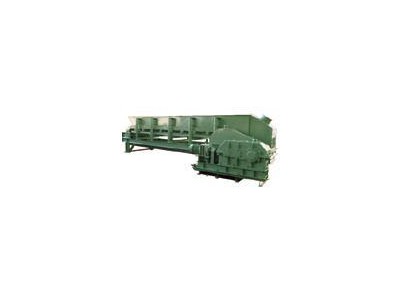

BW型链板式喂料机
