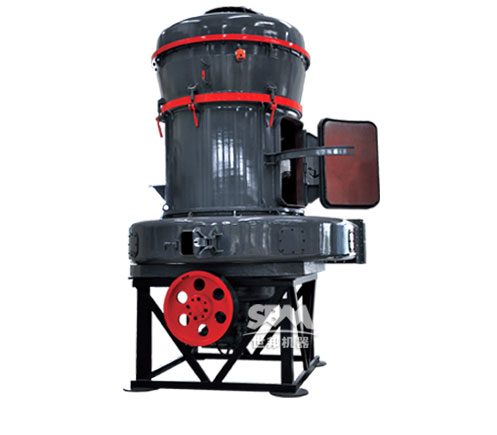

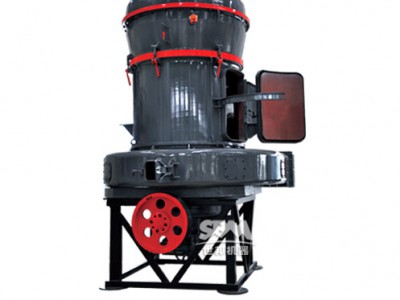

MTW系列欧版梯形磨粉机，是我公司专家吸收欧洲最新粉磨技术及理念,在长期磨粉机研发经验基础上，综合9518位磨粉机使用客户的建议，经潜心研究创新设计出来的最新型的磨粉机。该机极好的满足了客户对200-33μm（80-425Mesh）细粉的生产需求。
【进料粒度】: 30-40mm
【生产能力】: 3.5-25T/h
【应用领域】:
MTW系列欧版梯形磨粉机广泛适用于冶金、建材、化工等行业产品物料的粉磨加工。（更多应用领域请点击"免费咨询"）
【适用物料】:
石英、 长石、 方解石、 滑石、 重晶石、 萤石、 稀土、 大理石、 陶瓷、 铝矾土、 磷矿石、 锆英砂、 矿渣、 水渣、 水泥等。
产品优势
生产成本低,性能高
MTW系列欧版梯形磨粉机采用锥齿轮整体传动技术，结构更加紧凑，安装调节更方便快捷，效率大大增加。
MTW系列欧版梯形磨采用内部油泵，无需另外增加油泵或润滑站，就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。
稳定性好,可靠性高
MTW系列欧版梯形磨所采用风道为曲面型风道，切向气流进口顺滑，阻力小，内部出口方向有利于物料的分散，不容易堵料。
MTW系列欧版梯形磨的铲刀刃部采用高耐磨合金材料，使用寿命长，更换时只需更换刀刃部分，提高了材料利用率。
产品粒度组成好
MTW系列欧版梯形磨采用内部门板内面与进风蜗壳内面在同一曲面上，这样就能有效的避免涡流效应。
内筒与混合气粉之间采用隔离结构，能够有效提高选粉效率和选粉精度。
工作原理
大块状物料经颚式（锤式）破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经电磁振动给料机将物料均匀定量连续地送入主机磨室内进行研磨。粉磨后的物料被风机气流送入选粉机进行分级，在选粉机叶轮的作用下，不符合细度要求的物料落入磨室内重新碾磨，符合细度要求的物料则随气流经管道进入旋风集粉器内，进行分离收集，经排料装置排出即为成品粉体。分离后的气流通过旋风集粉器上端回风管进入风机。该系统属于闭路循环系统，并在正负压状态下运行。
由于磨室内被粉磨的物料含有一定的水份，研磨时产生的热量会导致磨室内的气体蒸发膨胀而改变系统的气流量，加上进料口及各管道结合处的密封性问题，外界空气的进入使得系统内的气流失去平衡，为此，通过设置在风机出风口的排气管阀门将多余气体导入袋式除尘器内，并经净化后排出，在调节系统气流平衡的同时实现环保生产。
技术参数
|
名称及型号 |
MTW110 |
MTW138 |
MTW175 |
MTW215 |
|
|
环辊数量（个） |
4 |
4 |
5 |
5 |
|
|
磨辊大径X高度（mm） |
Ф360×190 |
Ф460×240 |
Ф520×280 |
Ф640x 320 |
|
|
磨环内径X高度（mm） |
Ф1100×190 |
Ф1380×240 |
Φ1750×280 |
Φ2150x 320 |
|
|
主机转速（rmin) |
120 |
96 |
75 |
65 |
|
|
最大进料粒度（mm） |
<30 |
<35 |
<40 |
<50 |
|
|
成品粒度（mm） |
, |
, |
, |
|
|
|
产量（th） |
3.5-10 |
6.5-15 |
13-20 |
30-45 |
|
|
全套外形尺寸（mm） |
8625×7933×8642 |
10920×9470×10227 |
12275×9555×9916 |
14730x 10860x 10341 |
|
|
主机电动机 |
型号 |
Y280M-6 |
Y315M-6 |
Y355M2-8 |
Y3-355-4-8 |
|
功率（kw） |
55 |
90 |
160 |
280 |
|
|
转速（rmin) |
980 |
990 |
740 |
740 |
|
|
选粉机调速电机 |
型号 |
Y132M-4 |
Y180M-4 |
Y200L-4 |
YVP280M-4 |
|
功率（kw） |
7.5 |
18.5 |
30 |
90 |
|
|
转速（rmin) |
1440 |
1470 |
1470 |
1470 |
|
|
离心引风机电动机 |
型号 |
Y250M-4 |
Y315-4 |
Y315L2-4 |
Y315L2-4 |
|
功率（kw） |
55 |
110 |
|||
