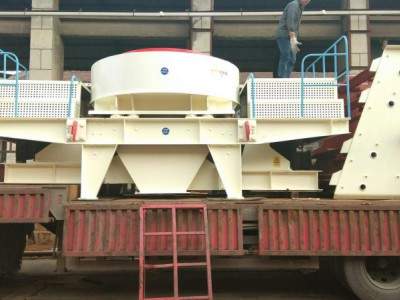

5X型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

制砂机又称冲击式破碎机，是结合国内制砂生产方面的实际情况，研制开发出具有国内、国际领先水平的高效碎石设备。

本系列制砂机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业，特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破碎机更具有优越性。与液压保护颚破配套使用，可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。

冲击式破碎机的其工作原理方面，简单一点说是石打石的原理。让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破碎的目的!而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流，返回过程中又进行2次破碎，所以在运行过程中对机器反击板的磨损是很少的!

石料由机器上部直接落入高速旋转的转盘，在高速离心力的作用下，与另一部分以伞型方式分流在转

盘四周的靶石产生高速度的撞击与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎，从下部直通排出。形成闭路多次特环，由筛分设备控制达到所要求的粒度。

1、本机是九十年代开发的新型中、细碎石设备，也是世界上广泛用于替代锥碎机、对辊机、球磨机的机型。

2、结构新颖、独特、运转平衡。

3、能量消耗小、产量高、破碎比大。

4、设备体积小、操作简便、安装和维修方便。

5、具有整形功能、产品呈立方状、堆积密度大。

6、生产过程中，石料能形成保护底层，机身无磨损，经久耐用。

7、少量易磨损件用特硬耐磨材质成，体积小、重量轻、便于更换配件。

破碎效率高，具有细碎、粗磨功能;

结构简单、安装、维修方便、运行成本低;

通过非破碎物料能力强，受物料水份含量影响小，含水份可达8%;

产品粒形优异，呈立方体，针片状含量极低，适宜骨料整形、人工制砂及高等级公路骨料生产;

产品堆积密度大，铁污染极小。

冲击破广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料，机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石，如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。

冲击式破碎机进料破碎结构示意图:

冲击式破碎机进料破碎结构示意图

  冲击式破碎机进料破碎结构示意图

1 、定期停机打开观察门观察冲击式制砂机内部磨损情况，中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度，磨损后应及时更换或修补，更换耐磨块时应同时更换，保证耐磨块重量相同。严禁破碎机工作过程中打开观察门观察内部工作情况，以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。特别注意，未经制造厂家同意，严禁私自自制叶轮。

2、制砂机在工作到400小时的时候应适量的加入润滑脂，到工作到2000小时的时候就要打开主轴总成对承进行清洗了，如果工作到7200小时的时后就必须更换新的轴承了。

3、传动三角胶带拉紧力大小应调整适当，以保证三角胶带应进行分组选配，便其每组长度尽可能一致。应调整便两电机电流差值不超过15A。

4、在工作过程中，因制砂机属于高速运转的设备，应该特别的注意安全。工作人员应远离设备，若需上机修理的话，必须断电后方可进行操作。
