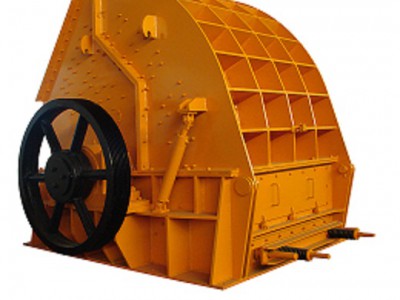

点击图片查看原图
一、工作原理
反击锤式破碎机是利用高速回转的锤头冲击物料，使其沿自然裂缝、层理面和节理面等薄弱处而破裂的破碎机械。反击锤式破碎机的主要工作部件为带有锤头的转子。转子由主轴、锤架、锤轴和锤头组成。电动机通过三角皮带带动转子轴，主轴将动能传递给锤架，锤架上安装有锤轴，销轴铰接锤头，带动锤头一起运转。物料进入破碎机中，立即受到高速回转的锤头的冲击而粉碎。破碎了的物料，从锤头处获得动能，以高速向机壳内壁的衬板上冲击而第二次破碎。此后，小于锤头到打击板距离的物料，便从锤头和打击板之间排出，而粒度较大的物料，又受到锤头的不断打击而粉碎，直到尺寸小于锤头到打击板距离而排出。
二、反击锤式破碎机的性能及特点
1. 性能：
反击锤式破碎机主要适用于矿山、建筑、化工、电力、冶金等行业，破碎抗压强度不超过140兆帕的矿石及石灰石、焦碳、煤等，本机不宜用于表面水分大于10%的矿石或粘性物料的破碎。
2. 特点：
本次设计在结构上作了较大的改进，将破碎腔放得足够长，因此破碎比大，可将600-1200的物料直接破碎至10-30-75。破碎板固定，因此刚性好，强度高。能承受巨大的破碎冲击力，在破碎大粒度物料时不变形、不退让。紧固螺栓在外部，可随时检修、紧固。本次设计取消了筛板装置，加装了打击板装置，打击板装置可以调节，以控制出料粒度。无筛板的优点是不堵料，有效地提高了产量，减少了锤头的磨损。机架设计为可开启的形式，开启机架后，可方便地更换锤头、锤轴、衬板等易损件。
三、优点总结：
1. 破碎比大，最大可达到24。
2. 破碎腔足够长，且为连续式的，因此出料合格率高达70~80%。
3. 破碎板固定，因此刚性好，强度高。
4. 取消筛板，改由打击板装置来调节出料粒度，因此出料顺畅，有效提高产量的同时，也减少了锤头的磨损。
5. 机架可开启，因此可更方便地更换锤头、锤轴、破碎板、衬板等易损件。
锤头材料选用了ZGMn18Cr2Mo，因此比普通的ZGMn13的耐磨性更高，使用寿命更长。
