该系统主要由附壁控尘风筒、三维吸尘装置及负压风筒、除尘装置三部分组成，能够实现高效控尘、吸尘、除尘的功
能。其中高效除尘装置、附壁控尘风筒及三维吸尘装置为系统的核心部分。
（除尘器配件 ：风筒 风筒支架 吸尘罩 S弯头 牵引小车 ）
）

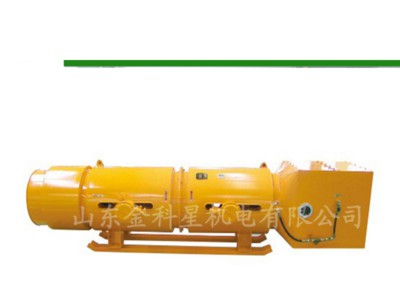

一，产品介绍
该除尘器由液压系统直接驱动，能够就得净化由掘进机作业中所产生的大量粉尘。它能增强掘进机切割头附近气流的速度，防止瓦斯在切割头附近积聚，提高安全性。
技术特点
1体积小、净化降尘率高、功耗低、耗水量少、基本无需维护。
2. 使用掘进机的高压油作动力，是专为掘进机配套研制的，安装方便。
3. 有液压马达驱动，使用寿命长，通过调节供给液压马达的油量，可实现对除尘器的调速，获得不同的风量，以适应不同的作业要求。
4. 除尘器工作过程中的实际消耗功率小于1.5kw,原则上适用于各种型号的掘进机。
三.技术参数.
| 额定处理风量(m3/min) | 120 |
| 总粉尘除尘效率（%） | ≥90 |
| 呼吸性粉尘除尘效率（%） | ≥65 |
| 液气比（L/m3） | ≤0.2 |
| 工作阻力(Pa) | 500 |
| 工作噪音（dB） | ≤85 |
| 进气口外径（mm） | 600 |
| 漏风率 | ≤5% |
| 液压马达工作压力（MPa） | 12~35 |
| 最高转速(r/min) | 4000 |
| 理论排量(m3/r) | 9.4 |
| 整机重量(kg) | 180 |
| 外形尺寸(mm) | 2570×600×700 |
