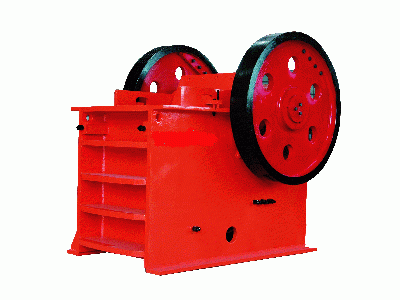

颚式破碎机已成为行业里较为成熟的破碎机械，并且广泛的在世界各地不同的砂石、石场、煤矿、水泥、熔渣、煤矿、冶金、建材、公路、铁路、水利、化学工业等众多行业中运用。破碎抗压强度控制在320 MPa 以内，破碎比达3-5，适用于软质、中硬和坚硬等物料。颚式破碎机分为PE型和PEX型：PE型颚式破碎机具有进料粒度大，适合于粗破或初级破碎：而PEX型具有较小的进料粒度和较小的排料口，适合作为二级破碎。
结构特点：
1， 结构简单、工作可靠；
2， 维修简便、运行费用低；
3，性能稳定，使用寿命长。
工作方式：
颚式破碎机的主要结构包括机架、偏心轴、皮带槽轮、飞轮、动颚、侧护板，肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。其中肘板还起到了一定的保险作用。颚式破碎机的破碎方式为驱动挤压型，由电动机驱动皮带和皮带轮，通过偏心轴的作用使动颚做固定的上下往复运动。当动颚上升时，肘板和动颚间的夹角变大，推动颚板向定颚板接近，促使物料被挤压、搓、碾等多重破碎：当动颚向下运动时，肘板和动颚间的夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，物料从破碎腔排出。随着电动机的连续转动，动颚按预定的轨道做上下往复周期性运动，实现批量生产。
技术参数：
|
型号
|
进料口
(mm×mm)
|
最大进料粒度(mm)
|
生产能力
(t/h)
|
排料口调整范围（mm）
|
功率
(kw)
|
重量
(t)
|
外形尺寸
(mm)
|
|
PE-250×400
|
250×400
|
210
|
5-20
|
20-60
|
15
|
2.8
|
1450×1315×1296
|
|
PE-400×600
|
400×600
|
340
|
16-65
|
40-100
|
30
|
6.5
|
1565×1732×1586
|
|
PE-500×750
|
500×750
|
425
|
45-100
|
50-100
|
55
|
10.1
|
2365×1911×2062
|
|
PE-600×900
|
600×900
|
500
|
50-120
|
65-160
|
55-75
|
15.5
|
2536×1877×2340
|
|
PE-750×1060
|
750×1060
|
630
|
52-180
|
80-140
|
110
|
28
|
2450×2410×2860
|
|
PE-800×1060
|
800×1060
|
650
|
85-143
|
100-200
|
110
|
30
|
2660×2556×2800
|
|
PE-870×1060
|
870×1060
|
670
|
181-210
|
200-260
|
110
|
30.5
|
2733×2556×2800
|
|
PE-900×1200
|
900×1200
|
750
|
140-360
|
95-165
|
110
|
50
|
3558×2875×3268
|
|
PE-1000×1200
|
1000×1200
|
850
|
160-420
|
195-265
|
110
|
51
|
3558×2875×3268
|
|
PE-1200×1500
|
1200×1500
|
1020
|
400-800
|
150-300
|
180
|
100.9
|
4200×3732×3843
|
|
PEX-250×750
|
250×750
|
210
|
8-22
|
25-60
|
22
|
4.9
|
1545×1667×1330
|
|
PEX-250×1000
|
250×1000
|
210
|
16-52
|
25-60
|
30-37
|
6.5
|
1530×1992×1380
|
|
PEX-250×1200
|
250×1200
|
210
|
20-60
|
25-60
|
37
|
7.7
|
1750×2192×1430
|
|
PEX-300×1300
|
300×1300
|
250
|
20-90
|
20-90
|
55
|
11
|
1900×2320×1724
|
