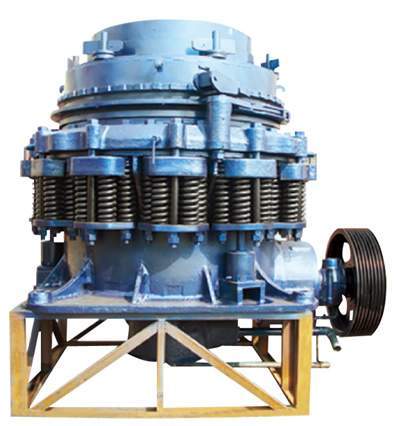

点击图片查看原图
工作原理
电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮，使偏心套旋转，致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的，只是支掸球面瓦，承受破碎力。由于破碎机主轴不动而偏心套传递破碎力，故该结构可承受较大破碎力，对细碎和超细破碎非常适应，因为超细破碎的破碎力是非常大的。该破碎机适用于金属矿山选矿厂第三段或第四段破碎;适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区。
1、动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2、物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3、产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4、采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命。
应用范围
圆锥式破碎机广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定：标准型适用于中碎，中型适用于细碎，短头型适用于超细碎。
