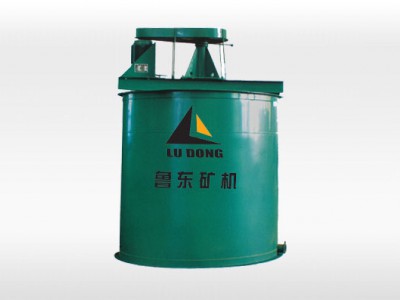

双叶轮高效搅拌碳浸槽、高效搅拌槽、双叶轮搅拌槽、
产品介绍
双叶轮浸出搅拌槽与普通的搅拌槽相比而言，它采用的是双层叶轮，可以使搅拌的矿浆更加的均匀，在能耗方面，做的更加的节能，在叶轮上采用的是包胶技术，使用寿命更长，在给气方面采用的是多方位的给气方案，充气均匀。
工作原理
矿浆在双叶轮的拖动与搅拌作用下，在中心由上至下流动，经周边的阻尼板进行扩散，在轴的下端给入空气，与矿浆进行混合并向上循环，形成均匀的悬浮混合液。
产品特点
该产品用于碳浆流程、氰化工艺流程中，碳浸槽需配套隔炭筛、提碳泵等其他辅助设备，结构特点为上、下两层叶轮为钢板包胶型，用螺栓连接，平衡性好，容易更换，寿命长·主轴分上下两层，定位法兰连接，可减少起吊高度；多点分散充气，混气性能好。
选用说明：一般采用行星摆线减速电机传动，结构简单，造价低，若采用蜗轮蜗杆传动方式需特别订货并注明。
|
双叶轮高效搅拌碳浸槽技术参数表 |
||||||||||
|
型号 |
槽体规格（mm）直径×高度 |
有效容积 |
搅拌次数(次/分） |
叶轮直径(mm) |
给矿直径（mm) |
行星摆线减速器 |
重量（kg) |
|
||
|
model |
size of the tank D×L |
Revolution of impeller |
Againsting frequence |
Diameter of impeller |
Diameter of feeding pipe |
型号 Model |
速比 Speed ratio |
配用电机功率（kw） Motor power |
weight |
|
|
φ25×25 |
2500×2500 |
6 |
65 |
800 |
2-φ133 |
XLD2.2-4-29 |
29 |
2.2 |
2800 |
|
|
φ25×3.15 |
2500×3150 |
13 |
57 |
935 |
2-φ125 |
XLD2.2-4-29 |
29 |
2.2 |
3120 |
|
|
φ3×3.15 |
3000×3150 |
18.93 |
51 |
1130 |
2-φ150 |
XLD4-5-35 |
35 |
4 |
5300 |
|
