产品简介：
PF系列反击式破碎机主要用于中碎、可破碎抗压强度不超过320Mpa的物料，适宜生产高等公路、水电、建筑等行业用石料。
特点及优势：
★ 反击式破碎机多腔均匀破碎，适宜破碎硬岩；
★ 均整板结构使排料更呈小粒径和立方体形，无内裂纹；
★ 低矮的大进料口，便于生产线布置和增大进料尺寸；
★ 全液压开启，便于维修及更换易损件；
★ 反击式破碎机新型耐磨材料使板锤、反击板和衬板使用寿命更长。
|
型号
|
规格（mm）
|
进料口尺寸（mm）
|
最大进料边长（mm）
|
生产能力（t/h）
|
电机功率（kw）
|
外形尺寸（长×宽×高）（mm）
|
|
PF-0807
|
φ850×700
|
400×730
|
300
|
15-30
|
30-45
|
2210×1490×2670
|
|
PF-1007
|
φ1000×700
|
400×730
|
300
|
30-50
|
37-55
|
2400×1558×2660
|
|
PF-1010
|
φ1000×1050
|
400×1080
|
350
|
50-80
|
55-75
|
2400×2250×2620
|
|
PF-1210
|
φ1250×1050
|
400×1080
|
350
|
70-120
|
110-132
|
2690×2338×2890
|
|
PF-1214
|
φ1250×1400
|
400×1430
|
350
|
100-180
|
132-160
|
2690×2688×2890
|
|
PF-1315
|
φ1320×1500
|
860×1520
|
500
|
120-250
|
180-260
|
3096×3273×2667
|
|
PF-1520
|
φ1500×2000
|
860×2000
|
600
|
310-580
|
315-400
|
3580×3788×3087
|

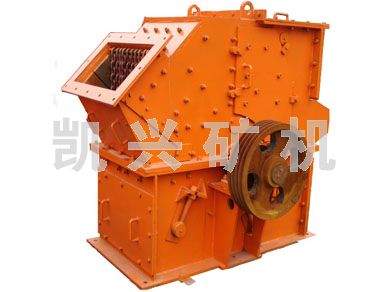

本机主要有底座、中箱体、后上架、转子、棘轮翻盖开启装置等零部件组成。如图所示。
反击式破碎机工作时，电动机通过三角皮带带动转子，物料被转子上的板锤高速冲击而破碎，并被抛向反击肘板再次破碎，然后又从反击面上弹回到板锤作用区重新破碎，这个过程反复进行，直到物料被破碎至所需粒度。物料从第一进料口到第一破碎腔，再进入第二破碎腔，当破碎后的矿石粒度小于锤头与反击板之间的间隙时，就从机内下部排出，即为破碎后的产品。
本机在后上架上采用自重式保险装置，当非破碎物进入破碎腔后，前后反击架将退后，非破碎物从机体排出。
