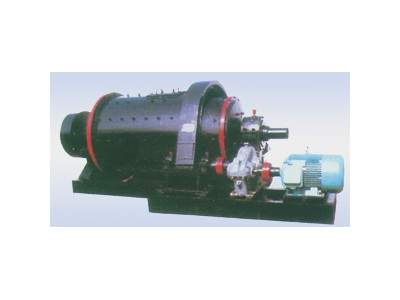

1. 圆锥球磨机产品特点
圆锥球磨机是选矿生产中常见的一种球磨机 圆锥球磨机 该机改变了原有的磨机结构，使机体、底架一体化，安装时可一次并放在基础平面上，主轴承采用双列调心滚子轴承，可降低能耗30%，提高细粒度、处理能量增加15 ~ 20%。
圆锥球磨机是物料被破碎之后，再进行粉碎的关键设备。
2.圆锥球磨机适用范围
球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
3.圆锥球磨机工作原理
本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出。
4. 圆锥球磨机产品性能特点
圆锥球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
|
型号 |
规格 |
简体转速 (r/min) |
装球重量 (t) |
出料粒度 (mm) |
给料粒度 (mm) |
产量 (t/h) |
配套电动机 |
外行尺寸(mm) (L×W×H) |
重量 (kg) |
|
|
型号 |
功率(kw) |
|||||||||
|
GZM1224 |
Φ1200×2400 |
34.8 |
4 |
0-20 |
Y280S-8 |
37 |
5112×2134×1650 |
7830 |
||
|
GZM1228 |
Φ1200×2800 |
30.8 |
4.8 |
0-20 |
Y280S-8 |
37 |
5480×2335×1880 |
8350 |
||
|
GZM1530 |
Φ1500×3000 |
27.6 |
9.5 |
0-25 |
JR117-8 |
80 |
6984×3038×2475 |
14522 |
||
|
GZM1535 |
Φ1500×3500 |
27.6 |
10 |
0-25 |
3.3-10 |
JR117-8 |
85 |
6984×3.38×2475 |
15522 |
|
|
GZM1830 |
Φ1830×3000 |
25.2 |
15 |
0-25 ,, , |
JR128-8 |
155 |
7055×3920×3394 |
33125 |
||
|
GZM1836 |
Φ1830×3600 |
25.2 |
16.6 |
0-25 |
4.1-12 |
JR128-8 |
155 |
7055×3920×3394 |
35125 |
|
|
GZM2130 |
Φ2100×3000 |
23.8 |
17.3 |
0-25 |
4.0-29 |
JR128-8 |
155 |
755×3920×3394 |
34970 |
|
|
GZM2135 |
Φ2100×3500 |
23.8 |
20 |
0-25 |
4.5-33 |
JR136-8 |
180 |
8290×3970×3394 |
37193 |
|
|
GZM2145 |
Φ2100×4500 |
23.8 |
25.7 |
0-25 |
5.0-40 |
JR137-8 |
210 |
9290×3970×3394 |
42100 |
|
|
GZM2733 |
Φ2700×3300 |
21.6 |
21.5 |
0-25 |
11-83 |
JR157-8 |
320 |
7693×4897×4385 |
77482 |
|
|
GZM2736 |
Φ2700×3600 |
21.6 |
24.5 |
0-25 |
13-94 |
JR158-8 |
380 |
7993×4897×4385 |
79057 |
|
|
GZM2742 |
Φ2700×4200 |
21.6 |
36.5 |
0-25 |
15-117 |
JRQ158-8 |
380 |
9578×5152×4385 |
82942 |
|
