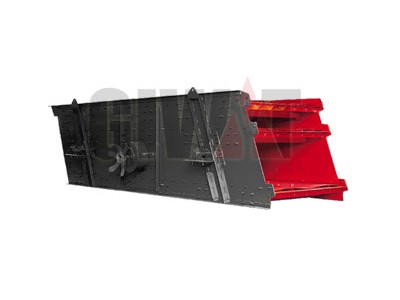

上海今为特路桥设备有限公司生产的本系列振动筛为圆振动筛,也称圆振筛。圆振筛是一种多层数、高效新型筛分设备。该振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，适合采矿、砂石行业。
圆振动筛主要用于冶金、煤炭、矿石等干式物料的筛分，其运动轨迹近似于圆。该机采用国内先进的环槽铆钉连接、大游隙轴承油润滑振动器，具有坚固耐用、运行平稳、噪音低、安装维修方便等特点。
振动筛工作原理
振动筛电动机经联轴器使激振器偏心块产生高速旋转。振动筛运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
振动筛工作特点：
- 采用块偏心作为激振力，激振力强。
- 筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷.。
- 采用轮胎联轴器，柔性连接，运转平稳.。
- 采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。
振动筛技术参数：
| 型号 | 3YK1230 | 3YK1237 | 3YK1548 | 3YK1848 | 3YK1860 | 3YK2160 | 3YK2460 |
| 筛面规格(mm) | 1200×3000 | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 |
| 层数(层) | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 筛孔尺寸(mm) | 3-50 | 6-50 | 5-80 | 5-80 | 5-80 | 5-50 | 5-150 |
| 进料粒度(mm) | ≤200 | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 处理量t/h) | 12～120 | 15～160 | 50～250 | 50～300 | 50～350 | 100～500 | 150～700 |
| 电机功率(kw) | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
| 重量(T) | 2.35 | 4.29 | 5.86 | 6.03 | 7.50 | 9.06 | 13.8 |
| 振 频(r/min) | 800-970 | 845 | 910 | 970 | 970 | 730 | 730 |
| 双振幅(mm) | 8 | 7.5 | 8 | 8 | 8 | 8 | 8 |
| 筛面倾角(℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 长(mm) | 3122 | 3557 | 5243 | 5000 | 5994 | 6230 | 6420 |
| 宽(mm) | 2050 | 2483 | 3042 | 3626 | 3462 | 3715 | 4150 |
| 高(mm) | 2700 | 2780 | 3420 | 3250 | 3880 | 4330 | 4210 |
★ 注：
- 各项参数及外观若有变更，依发货时随带的使用说明书为准。
- 振动筛、筛面层数，根据用户实际情况调整。
