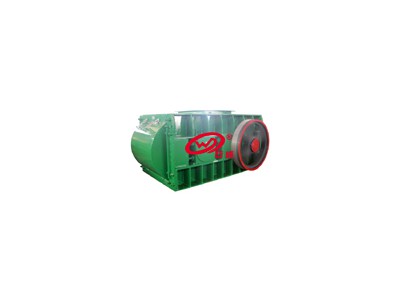

对辊式破碎机
对辊式破碎机的用途：
双辊式碎石机又称双辊式破碎机、双辊式制砂机，主要供选矿、制砂、化工、水泥、建材等工业部门中碎和细碎各种硬度的矿石和岩石之用。本机主要由机体、辊子与安全弹簧等部分组成。传动是由电动机经三角皮带带动两个辊子做相对方向旋转，完成物料破碎。辊子间隙可以在规定范围内调节，以控制出料粒度大小。
工作原理：
两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
主要技术参数：
|
型号 |
2PG0404 |
2PG0605 |
2PG0806 |
2PG0709 |
2PG1009 |
2PG1210 |
2PG1216 |
2PG1618 |
|
辊子直径（mm） |
400 |
600 |
800 |
700 |
1000 |
1200 |
1200 |
1600 |
|
辊子长度（mm） |
400 |
500 |
600 |
900 |
900 |
1000 |
1600 |
1800 |
|
最大给料尺寸（mm） |
<35 |
<45 |
<65 |
<75 |
<85 |
<95 |
<105 |
<120 |
|
出料粒度（mm） |
0.5-8 |
0.5-20 |
0.5-20 |
0.5-30 |
0.5-35 |
0.5-45 |
0.5-50 |
0.5-60 |
|
生产能力（t/h） |
2-35 |
5-50 |
10-110 |
15-120 |
20-130 |
30-280 |
40-370 |
50-650 |
|
辊子个数 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
电动机功率（kw） |
4x2 |
11x2 |
15x2 |
22x2 |
30X2 |
37X2 |
55x2 |
110X2 |
|
传动方式 |
三角带或联轴器 |
|||||||
