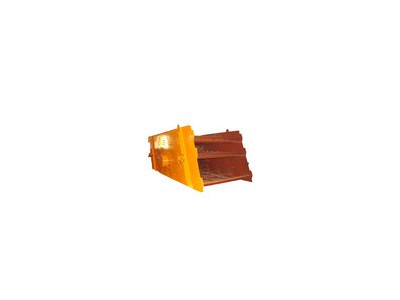

点击图片查看原图
本系列专门为采石场分料石设计，也可供选煤、选矿、建材、电力及化工部门等作产品分级用，该机采用块偏心激振器及轮胎联轴器，具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。
主要结构：
YK系列圆振动筛由块偏心式激振器、筛箱、电动机、底座及支承装置组成。
工作原理：
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
以下特点：
1.振动筛结构新颖，技术参数先进，处理能力大，筛分效率高。
2.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
3.圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
4.圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
使用和维护：
振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。
工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
主要技术参数：
|
型号 |
筛孔尺寸 （mm） |
最大进料粒度 (mm) |
生产能力 (t/h) |
电动机功率 (kw) |
重量 (kg) |
|
YZ1230 |
5-50 |
200 |
8-80 |
5.5 |
1750 |
|
2YZ1230 |
5-50 |
200 |
8-80 |
7.5 |
2700 |
|
3YZ1230 |
5-50 |
200 |
8-80 |
7.5 |
3050 |
|
YK-1545 |
5-50 |
200 |
44-258 |
11 |
3900 |
|
2YK-1545 |
5-50 |
200 |
44-258 |
15 |
4370 |
|
3YK-1545 |
5-50 |
200 |
44-258 |
15 |
5832 |
|
3YK1548 |
5-50 |
400 |
47-275 |
15 |
6070 |
|
4YK1548 |
5-100 |
200 |
47-275 |
18.5 |
7090 |
|
YK1848 |
5-100 |
400 |
56-330 |
15 |
7122 |
|
2YK1848 |
5-100 |
400 |
56-330 |
15 |
6189 |
|
3YK1848 |
5-100 |
400 |
56-330 |
22 |
6935 |
|
YK-1854 |
5-100 |
400 |
63-586 |
18.5 |
4600 |
|
2YK-1854 |
5-100 |
400 |
63-586 |
22 |
7602 |
|
3YK-1854 |
5-100 |
400 |
63-586 |
22 |
8640 |
|
4YK-1854 |
5-100 |
400 |
63-586 |
30 |
10600 |
|
YK2154 |
5-100 |
400 |
73-683 |
18.5 |
5269 |
|
2YK2154 |
5-100 |
400 |
73-683 |
22 |
7851 |
|
3YK2154 |
5-100 |
400 |
73-683 |
22 |
9857 |
|
2YK-2160 |
5-100 |
400 |
81-720 |
30 |
9240 |
|
3YK-2160 |
5-100 |
400 |
81-720 |
30 |
10000 |
|
4YK-2160 |
5-100 |
400 |
81-720 |
45 |
12000 |
|
YK-2460 |
5-150 |
|
