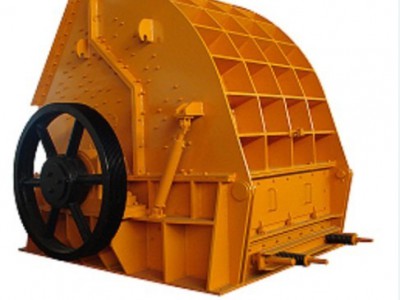

点击图片查看原图
一、技术参数:
型号：PCII2020
转子直径×转子宽度(mm) Ф2000×2000 进料口尺寸(mm) Ф2000×2000
最大进料边长(mm) Ф2000×2000 生产能力(t/h) 600~1000
电动功率(kw) 355×2 出料粒度(mm) 20~75
二、工作原理
反击锤式破碎机是利用高速回转的锤头冲击物料，使其沿自然裂缝、层理面和节理面等薄弱处而破裂的破碎机械。反击锤式破碎机的主要工作部件为带有锤头的转子。转子由主轴、锤架、锤轴和锤头组成。电动机通过三角皮带带动转子轴，主轴将动能传递给锤架，锤架上安装有锤轴，销轴铰接锤头，带动锤头一起运转。物料进入破碎机中，立即受到高速回转的锤头的冲击而粉碎。破碎了的物料，从锤头处获得动能，以高速向机壳内壁的衬板上冲击而第二次破碎。此后，小于锤头到打击板距离的物料，便从锤头和打击板之间排出，而粒度较大的物料，又受到锤头的不断打击而粉碎，直到尺寸小于锤头到打击板距离而排出。
三、优点总结：
1. 破碎比大，最大可达到24。
2. 破碎腔足够长，且为连续式的，因此出料合格率高达70~80%。
3. 破碎板固定，因此刚性好，强度高。
4. 取消筛板，改由打击板装置来调节出料粒度，因此出料顺畅，有效提高产量的同时，也减少了锤头的磨损。
5. 机架可开启，因此可更方便地更换锤头、锤轴、破碎板、衬板等易损件。
6. 锤头材料选用了ZGMn18Cr2Mo，因此比普通的ZGMn13的耐磨性更高，使用寿命更长。
