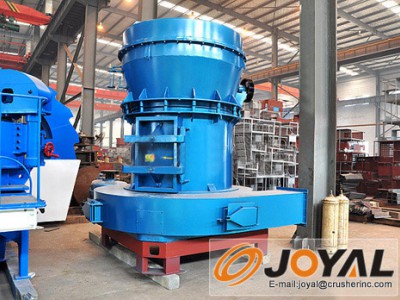

高压悬辊磨粉机
高压悬辊磨粉机适用于矿业、建材、化工、冶金等行业,可对石英石、长石、重晶石、萤石、白云石、石榴石、碳化硅、铝钒土、锆英砂、大理石、方解石、铁矿石、磷矿石、煤块、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的400余种非易燃易爆物料进行磨粉加工,成品粒度30-425目之间可以调节。
1、优质高效的加工工艺
同等动力下产量提高20-30%
磨辊碾压力提高800-1200KG
2、成品粒度范围广
粒径30-425目之间
少部分物料最细可达到1000目
3、密封性好
磨辊装置采用
重叠式多级密封
高压悬辊磨粉机整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、鄂颚式破碎机、斗式提升机、电磁振动给料机、电控系统等组成。
工作原理
高压悬辊磨粉机的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当主机电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。
技术参数
磨 辊：数量 / 6 直径(mm) / 440 高度(mm) / 270
磨 环：外径(mm) / 1740 高度(mm) / 270
进料粒度(mm)：＜35
成品粒度(mm)：
产量(t/h)：8-22
电机功率(kw)：275
外形尺寸(mm)：12550×5700×8355
卓亚供应YGM160高压悬辊磨粉机
