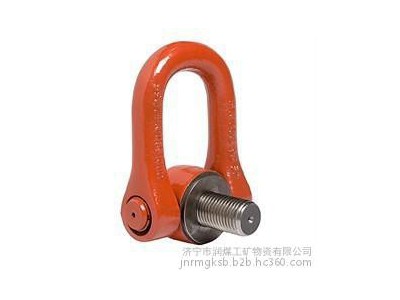

旋转吊环螺钉

旋转吊环螺钉简介：

旋转吊环螺钉又称万向吊环螺钉。材质采用优质合金结构钢。吊环锻制而成。最大试验载荷为额定载荷的2倍，最小破断载荷为额定载荷的4倍。锻件经热处理。

旋转吊环螺钉技术参数：

型号  载荷  单位（mm）                         重量（kg）
     WLL(T)    A  B   C   D   E   F   G   M  SW
M8  0.3(0.4)   8  33  29  33  76  13  36  8  28  0.25
M10  0.45(0.6)  8  33  29  36  78  17  38  10  30  0.3
M12  0.6(0.75)  10  51  35  42  105  21  45  12  36  0.4
M14  1.0(1.25)  13  47  38  48  112  25  54  14  41  0.6
M16  1.3(1.5)  13  47  38  48  114  25  54  16  41  0.6
M20  2.0(2.5)  13  56  35  64  135  33  65  20  55  1.1
M24  3.5(4.0)  18  68  40  81  172  40  87  24  70  2.7
M30  5.0(6.0)  22  93  50  99  220  50  105  30  85  5.5
M36  8(10)  22  87  50  90  210  54  95  36  80  4.6
M42  10(12.5)  26  112  65  98  240  63  100  42  85  6.3
M48  10(12.5)  26  112  65  98  240  68  100  48  85  6.5
M56  15(18)  32  120  70  120  280  84  130  56  95  11.3
M64  15(18)  32  120  70  120  280  94  130  64  95  11.6
M72  25(30)  40  125  80  160  332  108  163  72  130  27
M80  30(35)  40  125  80  170  332  120  163  80  130  28.7

M90  30(35)  40  125  80  170  332  135  163  90  130  30.7
