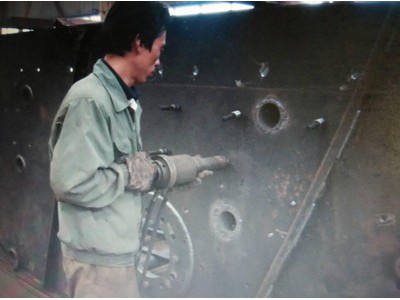

环槽铆钉,在国外叫做 Lock bolt,是一种新型的高强度紧固件。环槽铆钉分拉铆型和徽铆型两大类,其中拉铆型是环槽铆钉的主要类型。实 践证明，在特别是在大型受冲击、振动和重负荷的钢结构上采用高强度环槽铆钉机之后，经长期运行，钢结构及环槽铆钉都是安全可靠的，"抗拉抗剪强度高 抗震动,永不松动。
用途：用于铆接一、铁路和公路桥梁；二、锅炉钢结构；三、工业厂房衍架结构；四、高层民用建筑；五、塔桅结构；六、起重机结构；七、振动机械；八、汽车车架；九、铁路车辆。
优点：抗拉抗剪强度高；抗振动永不松动；铆接夹紧力巨大；可以替代热铆钉。
高强度环槽铆钉与铆钉套的尺寸数据 单位：mm
| 公称直径 | A | HDR型 | HDT型 | HD60型 | HD90型 | HT钉套 | |||||
| B | C | B | C | B | C | B | C | F | H | ||
| 12 | 12 | 22 | 7 | 22 | 6 | 19 | 6 | 23 | 6 | 13 | 16 |
| 16 | 16 | 28 | 10 | 29 | 75 | 25 | 7 | 30 | 8 | 17 | 22 |
| 20 | 20 | 34 | 12 | 36 | 9 | 30 | 9 | 38 | 10 | 21 | 25 |
| 22 | 22 | 40 | 14 | 40 | 10 | 34 | 10 | 40 | 11 | 23 | 28 |
| 24 | 24 | 46 | 16 | 46 | 12 | 38 | 12 | 46 | 13 | 25 | 32 |
