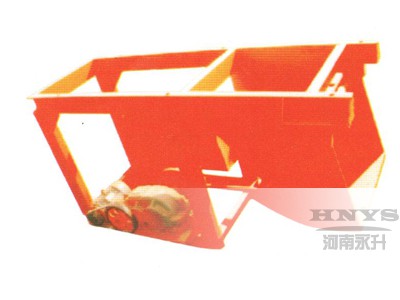

槽式给料机
槽式给料机可以架设于地面，也可以吊装在矿仓卸料口上。槽底板作往复运动，其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整，偏心距为冲程之半。据一些选矿厂生产实践，对于粘性矿石，偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机，可满足小于 500mm 粒度铁矿石的给矿 。
全国24小时销售热线:+86-0371-86098088
槽式给料机又称往复式或摆动式给料机，它是贮矿槽排料应用较早的一种给料设备。型式较多，其结构的共同点是均装有可控制料层高度的调节闸板；在输料槽下部为一前后移动的给料板。其不同点是给料板角度不一样，一般为沿卸料方向向下倾斜5。，以及更大的倾角（小于物料的静堆积角）和角度为零的水平型等。给料板的动作有前后往复移动式，抖动式以及摆动式等。传动机构均为曲柄回转式。
性能特点
- 结构简单，喂料均匀，连续性能好，激振力可调；
- 随时改变和控制流量，操作方便可以均匀地调节给矿量；
- 偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象
工作原理
槽式给料机可以架设于地面，也可以吊装在矿仓卸料口上。槽底板作往复运动，其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整，偏心距为冲程之半。据一些选矿厂生产实践，对于粘性矿石，偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机，可满足小于 500mm 粒度铁矿石的给矿 。
技术参数
|
机器名称
|
摆式给料机
|
摆式给料机
|
槽式给矿机
|
槽式给矿机
|
|
|
进料口尺寸
|
400×400
|
600×600
|
600×500
|
980×1240
|
|
|
摆动次数
|
47
|
53
|
289
|
237
|
|
|
出料口尺寸（宽）
|
400
|
600
|
600
|
900
|
|
|
出料口尺寸（高）
|
400
|
600
|
500
|
800
|
|
|
摆动行程(mm)
|
0-170
|
0-190
|
10-50
|
20-50
|
|
|
最大给料粒度(mm)
|
95
|
100
|
200
|
350
|
|
|
生产能力(t/h)
|
0-12
|
0-20
|
10-50
|
30-90
|
|
|
型号
|
Y90S-4
|
Y90L-6
|
Y112M-4
|
Y160M-6
|
|
|
功率
|
1.1
|
2.2
|
4
|
7.5
|
|
|
总重量
|
272kg
|
535kg
|
1054kg
|
1676kg
|
