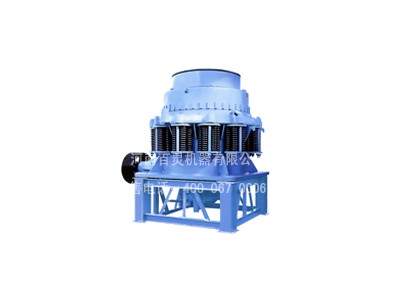

圆锥式破碎机
产品优势：
- 1、结构可靠
- 2、调整方便
- 3、生产效率高
- 4、粒度均匀
- 5、低能耗
- 6、使用经济
- 1、结构可靠
- 2、调整方便
- 3、生产效率高
- 4、粒度均匀
- 5、低能耗
- 6、使用经济
产品介绍
圆锥式破碎机用途：
圆锥式破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠，生产效率高，调整方便，使用经济等特点。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。
圆锥式破碎机工作原理：
圆锥式破碎机的工作部分是两个截头为圆锥体，一个是定锥2（又称外锥），另一个是动锥1（又称内锥），见图。定锥2是静置的，是机架的一部分，动锥1铰装于O点，其下端活动地插在偏心衬套中，因此，定锥中心轴线OO’与动锥中心轴线OO1相交成一斜角。当OO1绕OO’旋转时，使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段，该处物料受到动锥的挤压、撞击和弯曲作用，成为破碎腔;在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出，成为卸料口3，物料从进料口4装入。
圆锥式破碎机工作特点：
1.动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2.物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3.产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4.圆锥式破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5.动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。
6.本系列圆锥式破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
圆锥式破碎机技术参数：
型号
椎体直径(mm)
进料尺寸(mm)
调节范围(mm)
产量(t/h)
功率(kw)
转速(r/min)
重量（t）
外形尺寸（mm）
PYB
115
15-50
50-90
11.2
2692×1640×2350
PYZ
900
900
60
5-20
20-65
55
333
11.2
2692×1640×2350
PYD
50
3-13
15-50
11.3
2692×1640×2350
PYB
145
20-50
110-168
24.7
2790×1878×2844
PYZ
1200
1200
100
8-25
42-135
110
300
25
2790×1878×2844
PYD
50
3-15
18-105
25.3
2790×1878×2844
PYB
215
25-50
280-480
50.3
3910×2894×3809
PYZ
1750
1750
185
10-30
115-320
160
245
50.3
3910×2894×3809
PYD
85
5-13
75-230
50.2
3910×2894×3809
PYB
300
30-60
59-1000
80
4622×3302×4470
PYZ
2200
2200
230
10-30
200-580
260-280
220
80
4622×3302×4470
PYD
100
5-15
120-340
81.4
4622×3302×4470
圆锥式破碎机用途：
圆锥式破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠，生产效率高，调整方便，使用经济等特点。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。
圆锥式破碎机工作原理：
圆锥式破碎机的工作部分是两个截头为圆锥体，一个是定锥2（又称外锥），另一个是动锥1（又称内锥），见图。定锥2是静置的，是机架的一部分，动锥1铰装于O点，其下端活动地插在偏心衬套中，因此，定锥中心轴线OO’与动锥中心轴线OO1相交成一斜角。当OO1绕OO’旋转时，使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段，该处物料受到动锥的挤压、撞击和弯曲作用，成为破碎腔;在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出，成为卸料口3，物料从进料口4装入。
圆锥式破碎机工作特点：
1.动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2.物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3.产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4.圆锥式破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5.动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。
6.本系列圆锥式破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
圆锥式破碎机技术参数：
| 型号 | 椎体直径(mm) | 进料尺寸(mm) | 调节范围(mm) | 产量(t/h) | 功率(kw) | 转速(r/min) | 重量（t） | 外形尺寸（mm） | |
| PYB | 115 | 15-50 | 50-90 | 11.2 | 2692×1640×2350 | ||||
| PYZ | 900 | 900 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | ||||
| PYB | 145 | 20-50 | 110-168 | 24.7 | 2790×1878×2844 | ||||
| PYZ | 1200 | 1200 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | ||||
| PYB | 215 | 25-50 | 280-480 | 50.3 | 3910×2894×3809 | ||||
| PYZ | 1750 | 1750 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD | 85 | 5-13 | 75-230 | 50.2 | 3910×2894×3809 | ||||
| PYB | 300 | 30-60 | 59-1000 | 80 | 4622×3302×4470 | ||||
| PYZ | 2200 | 2200 | 230 | 10-30 | 200-580 | 260-280 | 220 | 80 | 4622×3302×4470 |
| PYD | 100 | 5-15 | 120-340 | 81.4 | 4622×3302×4470 | ||||
